Autodesk Inventor 插件

性能描述

  • 所有的TBK 2014设计计算模块可以从CAD软件直接调用
  • 完成圆柱齿轮的设计计算后,可以直接在建模生成3D 直齿/斜齿,外啮合/内啮合圆柱齿轮Autodesk Inventor零件
  • 既可以生成单个圆柱齿轮零件模型,也可以在现有的一个零件上生成圆柱齿轮。在现有零件上生成圆柱齿轮时,可以通过输入滚刀半径以及退刀槽长度建模退刀槽
  • 在圆锥齿轮设计计算基础上,可以自动直接生成直齿、斜齿和摆线齿锥齿轮的3D Autodesk Inventor零件
  • 在圆柱齿轮及圆锥齿轮的相应2D图纸上,可以随时地加置齿轮加工参数表,该加工参数表格可以在一个样本文件中根据需要个性化设置
  • 在轴设计计算的基础上,可以生成带任意多个圆柱及圆锥段的实心轴和空心轴的3D模型
  • 轴毂联结如锯齿联结以及矩形齿联结可以在计算的基础上自动生成3D Autodesk Inventor单个零件
  • 渐开线花键可以直接在计算的基础上生成单个零件或者在现成零件上生成,渐开线花键的加工参数表也可以同样直接加在2D图纸上
  • 所有的计算信息存储在3D零件中,供随时读取
  • TBK2014和Autodesk Inventor之间的双向性 (轴, 圆柱齿轮或者渐开线外花键/内花键作为单个零件)
  • 对于圆柱齿轮、圆锥齿轮以及渐开线花键可以在菜单选项中定义要生成齿数
  • 也可以在菜单选项中定义生成齿形的精度以及点距
  • 齿面可以由样条曲线(Splines),也可以由圆弧组成

描述

通过集成在Autodesk Inventor中的菜单栏可以从Autodesk Inventor启动所有TBK2014软件的设计计算模块。

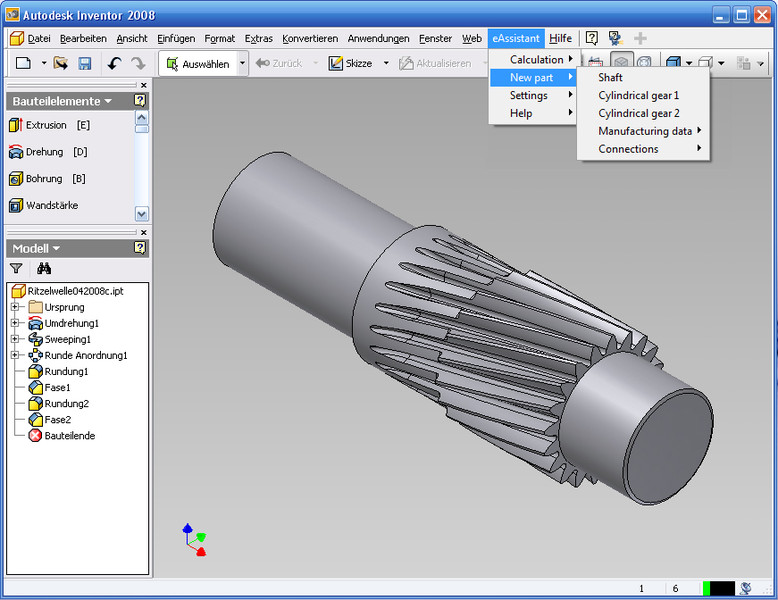

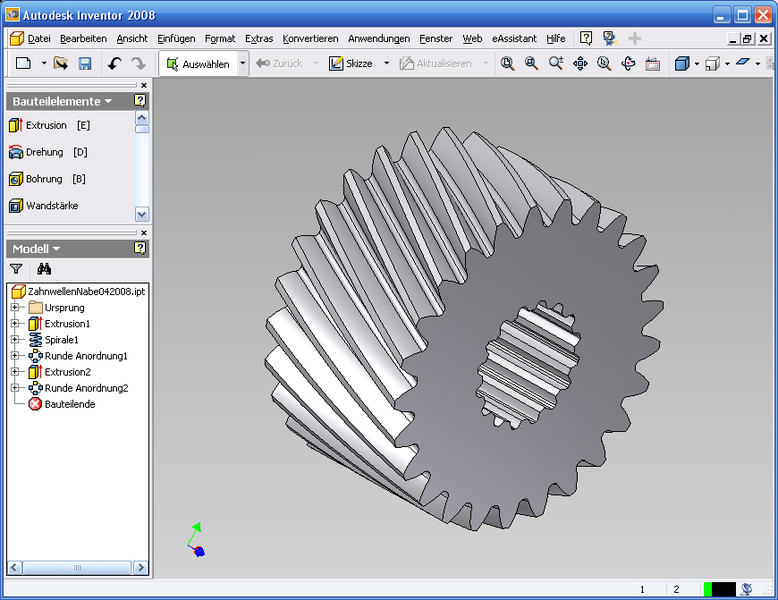

从圆柱齿轮设计计算模块可以自动生成外啮合/内啮合,直齿或者斜齿圆柱齿轮基于特征的3D建模。 建模时考虑公差、齿顶倒角、齿廓变位以及齿轮孔。精确的齿形基于数学建模模拟齿轮滚齿加工过程计算得出。

圆柱齿轮可以作为单个零件建模成或者在现有的一个零件上建模。在现有零件上建模圆柱齿轮时,可以通过输入铣刀半径及退刀槽长度建模退刀槽(延长齿宽)。

渐开线花键副的外花键以及内花键齿廓,如DIN 5480, DIN 5482, ISO 4156, ANSI B92.2M 及 ANSI B92.1等标准中定义, 类似圆柱齿轮生成包括精确齿形的3D零件。

再者,在圆锥齿轮设计计算的基础上可以自动生成直齿、斜齿以及摆线齿锥齿轮的3D Solid Edge模型。

为了有效地支持设计开发,相应的计算信息直接存储在3D模型中,供随时调用。

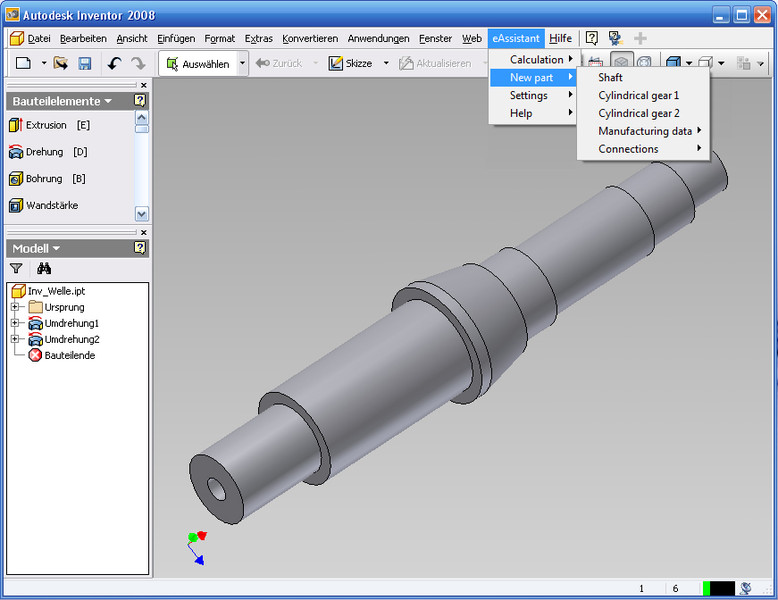

通过CAD插件可以快速简捷地生成轴的3D模型。 轴的几何结构可以方便地在轴的计算模块中设定,然后自动地生成3D建模。 可以建模实心、空心以及带任意多个圆柱及圆锥轴段的3D轴模型。

另外,CAD插件实现了TBK 2014软件和CAD系统的双向联结。在完成计算以及相应3D建模后,如果需要作改动的话,3D模型可以毫不费力地作相应的改动。 该双向联结性适用于外啮合/内啮合直齿和斜齿圆柱齿轮、渐开线花键,以及实心和空心轴的单个零件建模。因此,产品开发过程中的CAD设计可以简捷方便一键完成。

在圆柱齿轮、圆锥齿轮或者渐开线花键的相应2D-图形上,可以随时按鼠标键便可在图纸上加置齿轮加工参数表。这个加工参数表可以通过一个样板文件进行个性化设置。

除了轴、齿轮以及渐开线花键齿廓,还可以支持锯齿和矩形齿齿廓。无论是拥有这些齿形的轴还是轮毂,都可以在设计计算的基础上生成3D单个零件。

更多信息...

Inventor 2013 zertifiziert

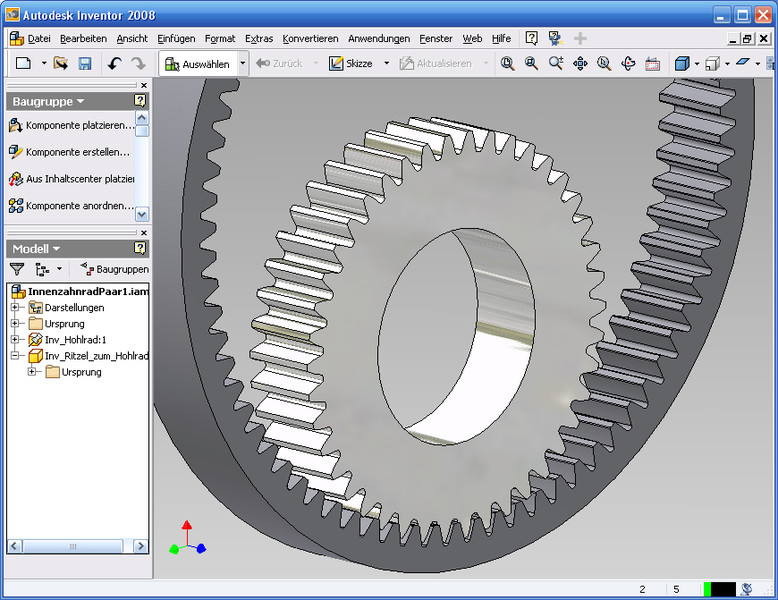

内啮合齿轮副

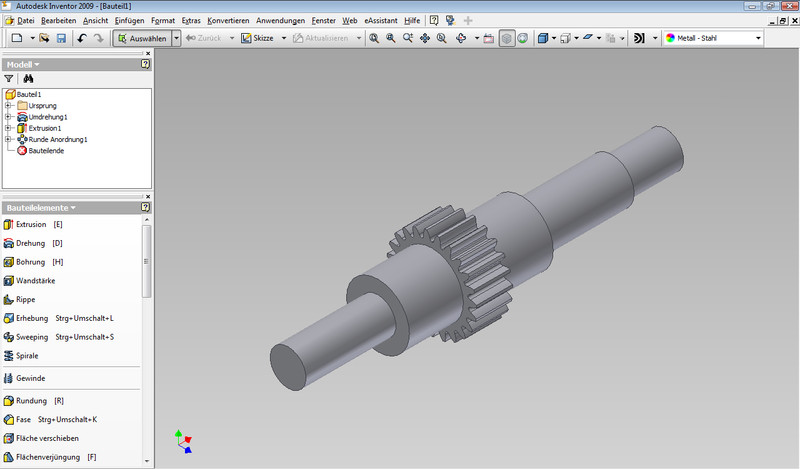

齿轮轴

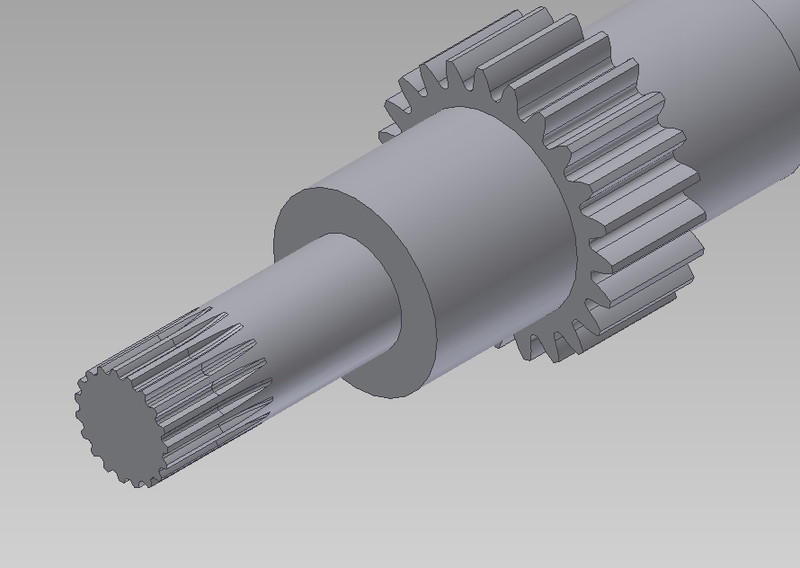

带齿轮的轴

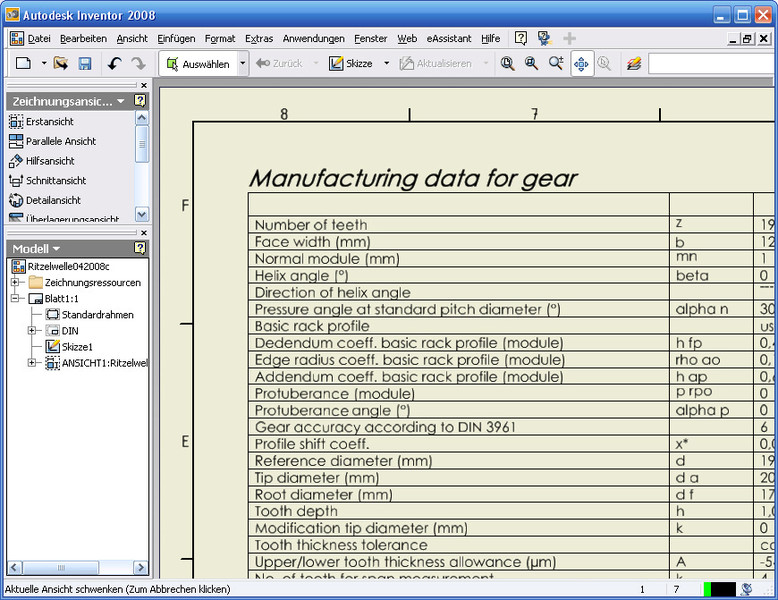

加工参数表
