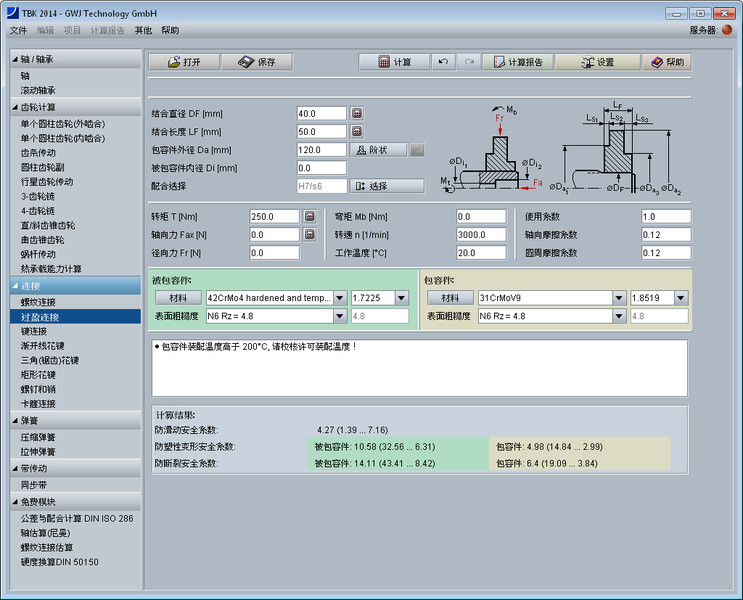

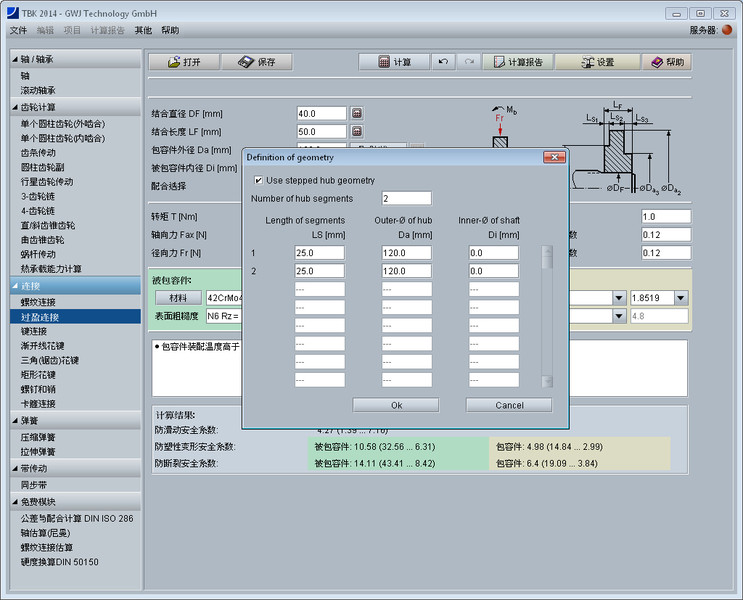

使用该模块可以进行纵向过盈及横向过盈联结的设计计算。 依据DIN 7190标准计算纯弹性圆柱面过盈联结件,并扩展考虑离心力的影响(参考Kollmann著《机械设计》33 H.6)。此外,计算时还考虑附加载荷如径向力和弯矩的影响(参考H. Gropp教授, 德国开姆尼兹科技大学1997年教授职称评审论文)。 另外,依据Hartmann教授的论文„弹性过盈联结的设计和计算“ 通过分段来计算轮毂外径阶状变化时过盈联结。

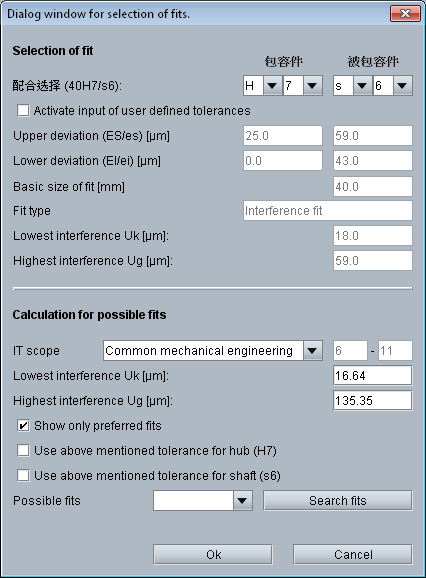

该模块还有不同参数的设计计算功能,如最小结合长度、最小结合直径、最小传递的转矩及最小轴向力。另外,通过过盈配合选择功能,提供可能的过盈配合建议。 这里可以限制公差组配时最小或者最大的过盈量。 支持DIN ISO 286标准下所有公差等级和公差带。 其次,还可以将公差配合限制为 „优先配合“。 对特别的公差组配,用户可自定义下极限偏差和上极限偏差。

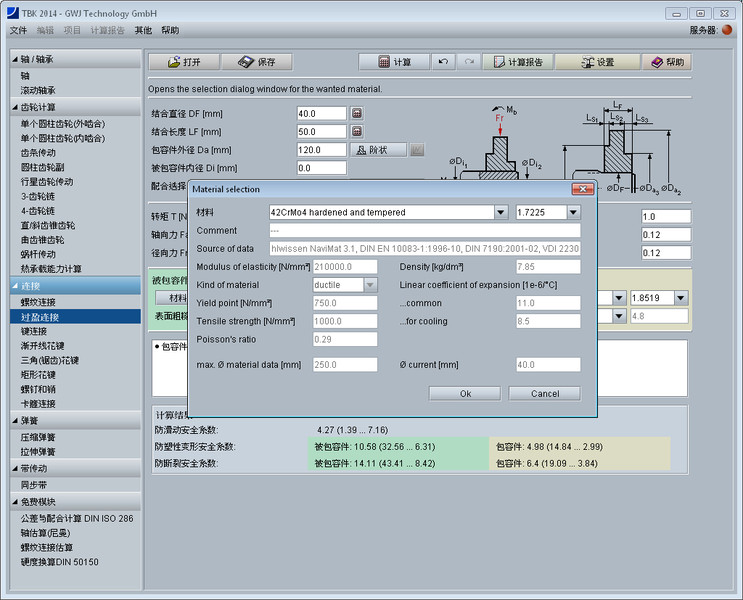

轴和轮毂的材料和表面粗糙度可以方便地从附带的数据库中选取,或者用户自定义。分别输出配合过盈量为中间、最小及最大值的计算结果。 如果其中的一个安全系数不达标,则用红色标出。
装配和拆卸时给出了相应的装配温度以及压入力和压出力。这里连接间隙可以为常数,或者是结合直径的变量。另外,用户可以自定义室温、压入时轴的温度以及压入和压出时的摩擦系数。

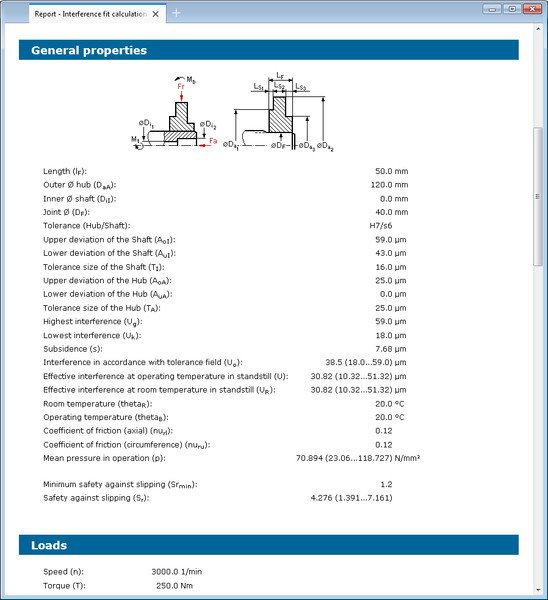

计算报告为HTML及PDF文件格式。
