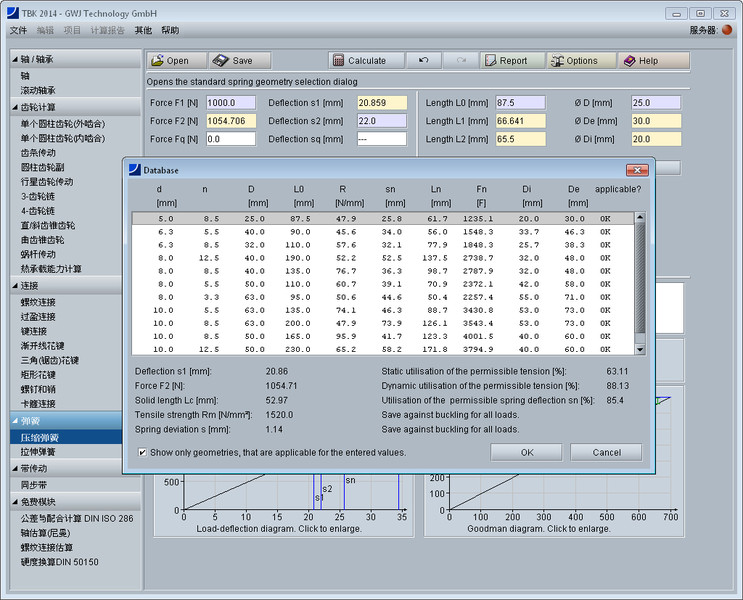

在按照DIN EN 13906-1标准计算压缩弹簧的几何和强度时,可以输入负载或者弹簧变形量,或者两者结合输入,另外还可以考虑切向的负载。其他几何参数如长度,直径以及圈数可以用户自定义输入或者从DIN 2098几何结构数据库中选取。 通过用户自定义输入,可以设计计算特殊的压缩弹簧。这里,在几何参数的输入过程中,其他相应的变量值将自动计算得出。
可供选择的弹簧收尾设计
可供选择的弹簧的安装方式
检测弹簧侧变形安全性。

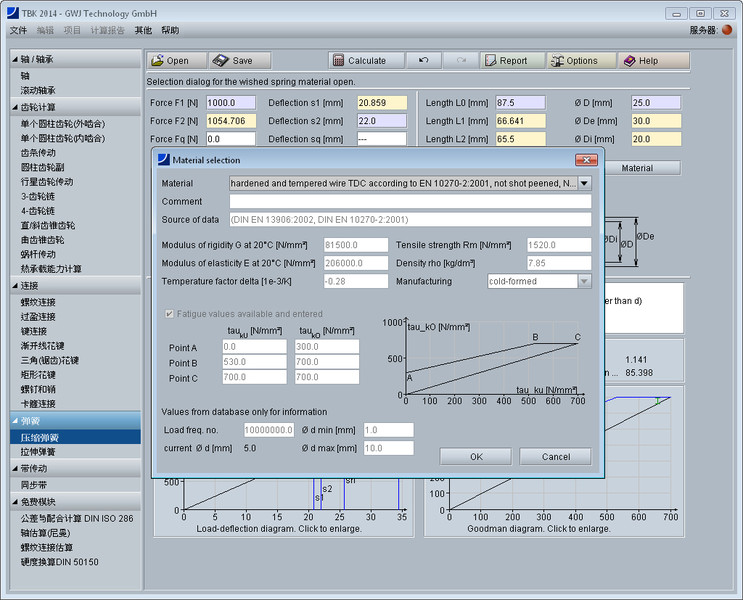

可以计算疲劳负载或者静态/半静态状态的压缩弹簧。弹簧材料可以方便地从材料数据库中选取,或者用户自定义输入。因此,特殊材料的计算也成为可能。另外,弹簧直径的公差根据DIN 2076 B 和 C, DIN 2077 或者用户自定义输入。根据所选材料制造工艺的不同,也就是说热轧或者冷成型,公差的计算按照 DIN 2095 或者 DIN 2096。另外,该模块还有计算弹簧的固定频率的功能。计算时还可以考虑工作温度。

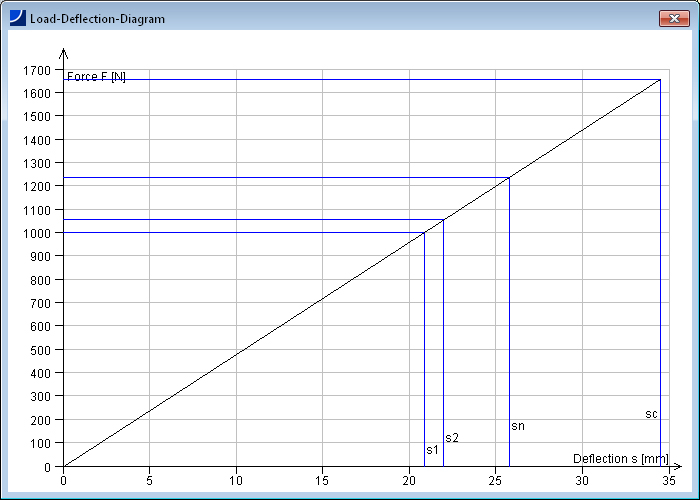

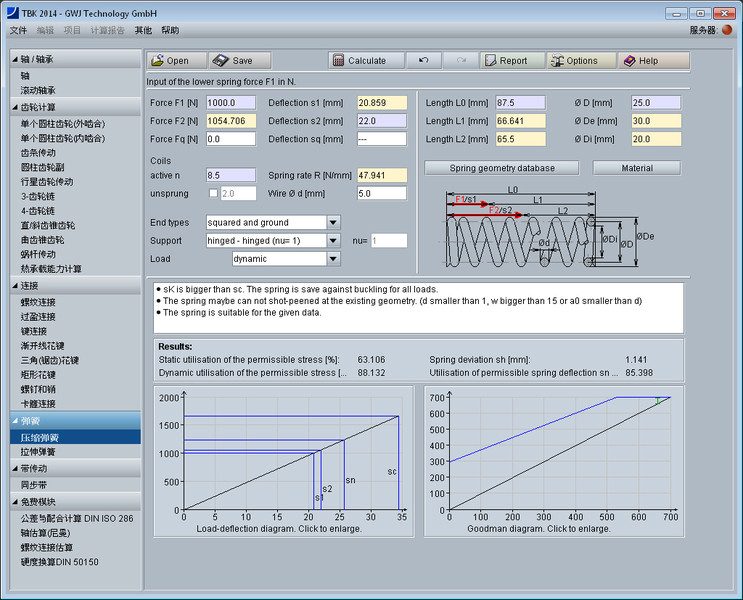

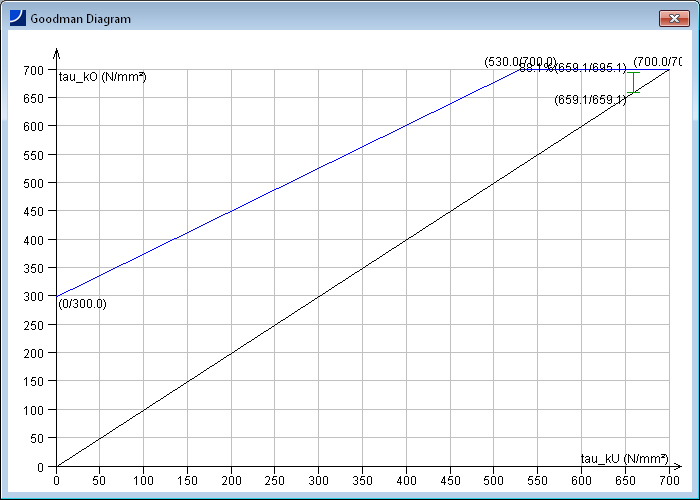

最重要的计算结果,如静态的和动态的许用应力的利用率,弹簧工作行程以及许用弹簧压缩量的利用率等显示在结果报告窗口。另外,还显示Goodman-图,负载-压缩量图。图形可以通过鼠标点击放大显示。

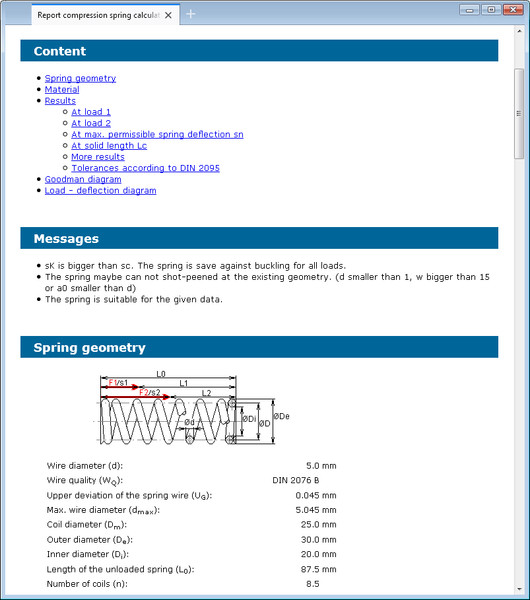

计算结束后,生成报告存档。报告中包含了输入参数、计算方法以及详细易懂的计算结果。计算报告为HTML和PDF文件格式。
