Solid Edge 插件

性能特征

  • 所有的TBK 2014软件设计计算模块可以从CAD软件直接调用
  • 完成圆柱齿轮设计计算后,可以直接在Solid Edge中生成3D 直齿/斜齿,外啮合/内啮合圆柱齿轮建模
  • 既可以生成单个圆柱齿轮零件模型,也可以在现有的一个零件上建模圆柱齿轮。在现有圆柱体上建模圆柱齿轮时,可以通过输入滚刀半径以及退刀槽长度生成退刀槽模型(延长齿宽)
  • 在圆锥齿轮设计计算基础上,可以自动直接生成直齿、斜齿、摆线齿锥齿轮的3D Solid Edge模型
  • 在圆柱齿轮及圆锥齿轮的的相应2D图纸上,可以随时加置齿轮加工参数表,该加工参数表格可以在一个样本文件中根据需要个性化设置
  • 在轴设计计算的基础上,可以生成带任意多个圆柱及圆锥段的实心轴和空心轴的3D模型
  • 轴毂连接如锯齿联结以及矩形齿联结可以在计算的基础上自动生成3D单个零件建模
  • 渐开线花键可以直接在计算的基础上生成单个零件建模或者在现成零件上建模,渐开线花键的加工参数表同样也可以直接加置在2D图纸上
  • 所有的计算信息存储在3D零件中,供随时以读取
  • TBK2014和SolidWorks之间的双向性 (轴,圆柱齿轮或者渐开线外花键/内花键作为单个零件)
  • 对于圆柱齿轮,圆锥齿轮以及渐开线花键可以在菜单选项中定义要生成的齿数。
  • 也可以在菜单选项中定义生成齿形的精度以及点距
  • 齿面可以由样条曲线组成(Splines),也可以由圆弧组成

描述

通过集成在Solid Edge中的菜单栏可以从Solid Edge直接启动所有TBK2014软件的设计计算模块。

从圆柱齿轮设计计算模块可以自动生成外啮合/内啮合,直齿/斜齿圆柱齿轮基于特征的3D建模。 建模时考虑公差、齿顶倒角、齿廓变位以及齿轮孔。精确的齿形基于数学建模模拟齿轮滚齿加工过程计算得出。

圆柱齿轮可以作为单个零件或者在现有的一个零件上建模。在现有零件上建模圆柱齿轮时,可以通过输入铣刀半径及退刀槽长度生成退刀槽建模(延长齿宽)。

渐开线花键副的外花键以及内花键齿廓,如DIN 5480, DIN 5482, ISO 4156, ANSI B92.2M 及 ANSI B92.1等标准中定义, 可类似圆柱齿轮生成生成包括精确齿形的3D零件建模。

再者,在圆锥齿轮设计计算的基础上可以自动生成直齿、斜齿以及摆线齿锥齿轮的3D Solid Edge 模型。

为了有效地支持产品设计开发,相应的计算信息直接存储在3D模型中,供随时调用。

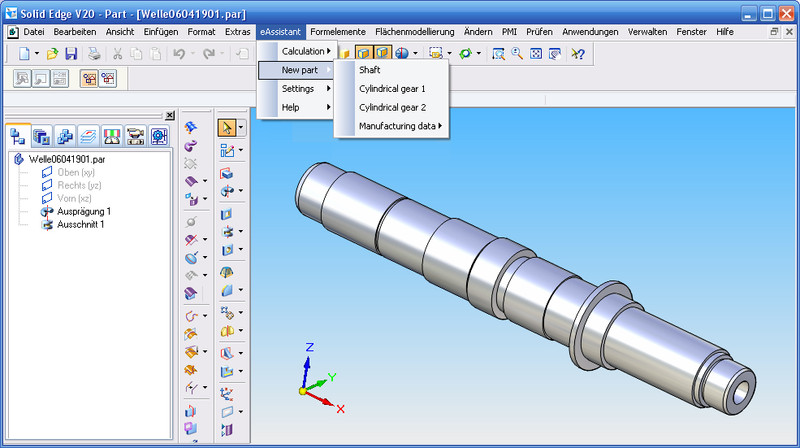

通过CAD插件可以快速简捷地生成轴的3D模型。 轴的几何结构可以方便地在轴的计算模块中设定,然后自动地生成3D建模。 可以生成实心、空心以及带任意多个圆柱及圆锥轴段的3D轴模型。

另外,CAD插件另外实现了TBK 2014软件和Solid Edge系统的双向联结。在完成计算以及相应的3D建模后,如果需要对作改动的话,3D模型可以毫不费力地作相应地改动。该双向联结性适用于外啮合/内啮合直齿和斜齿圆柱齿轮、渐开线花键以及实心和空心轴的单个零件建模。因此,开发过程中的CAD设计可以简捷方便地一键完成。

在圆柱齿轮、圆锥齿轮或者渐开线花键的相应2D图形上,可随时按动鼠标键便可在图纸上加置齿轮加工参数表。这个加工参数表可以通过一个样板文件个性化设置。

除了轴、齿轮以及渐开线花键,还支持锯齿和矩形齿轴毂联结齿廓。无论是拥有这些齿形的轴还是轮毂,都可以在设计计算的基础上生成3D的单个零件建模。

更多信息 ...

Solid Edge Voyager Partner

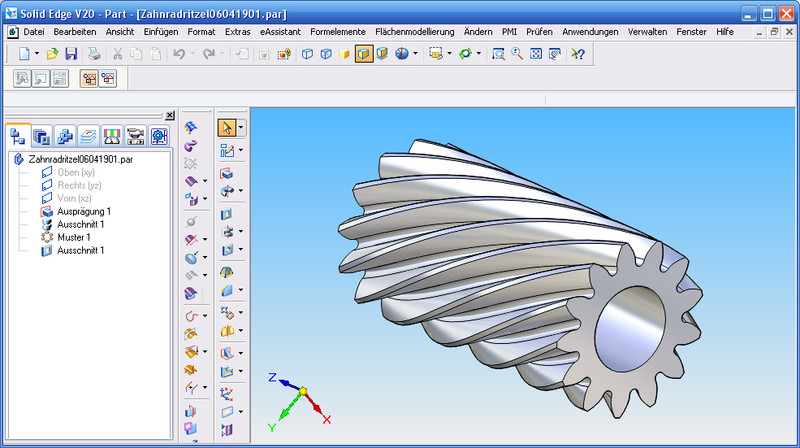

小齿轮

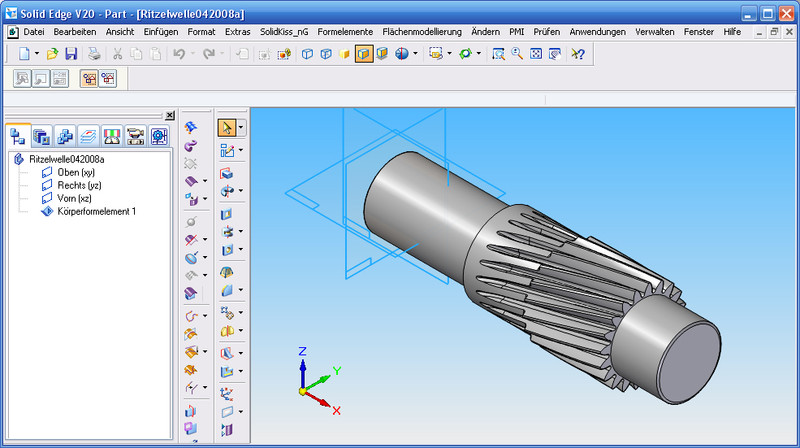

齿轮轴

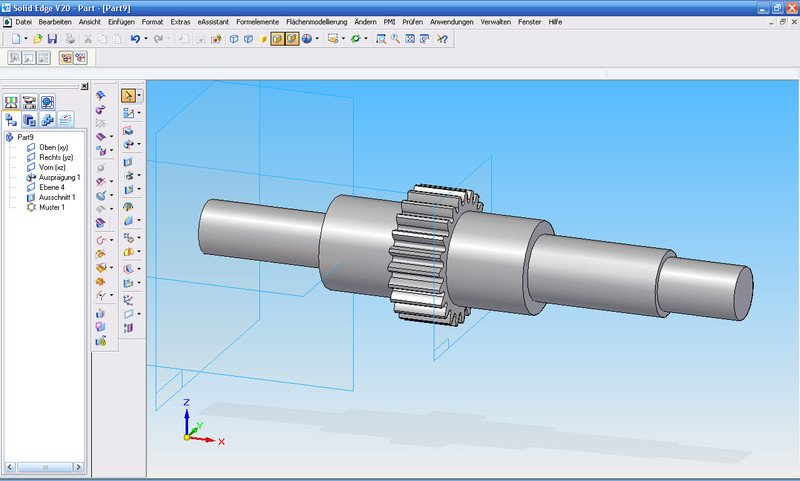

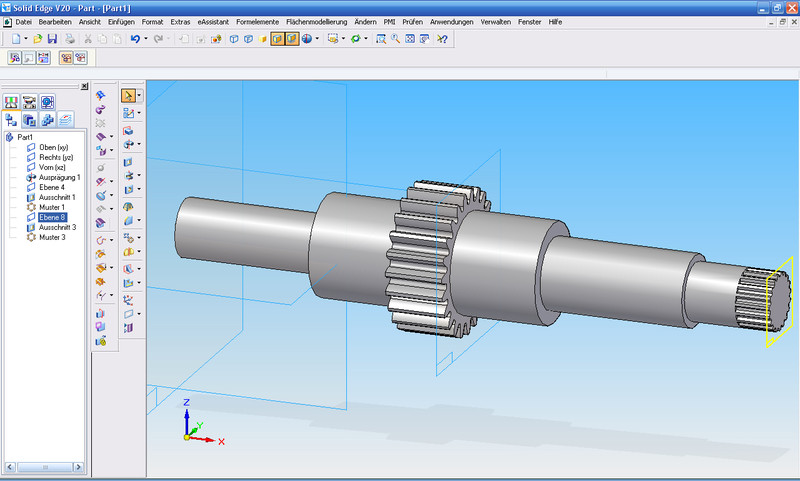

带齿轮的轴

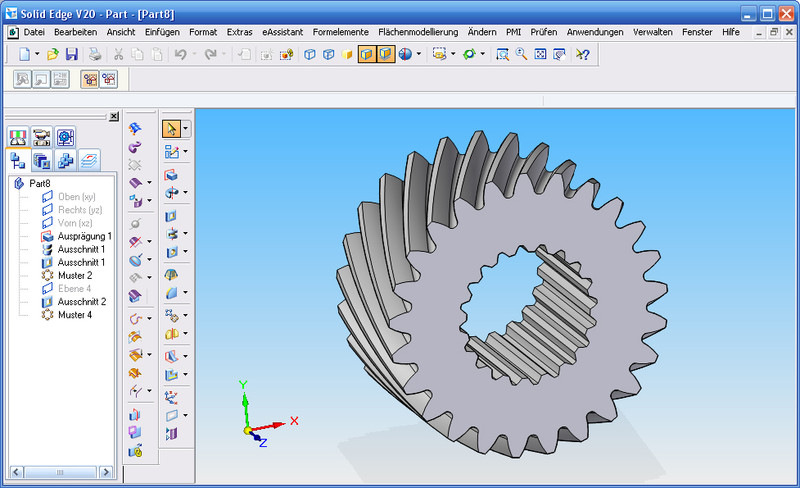

内啮合齿轮副
渐开线花键

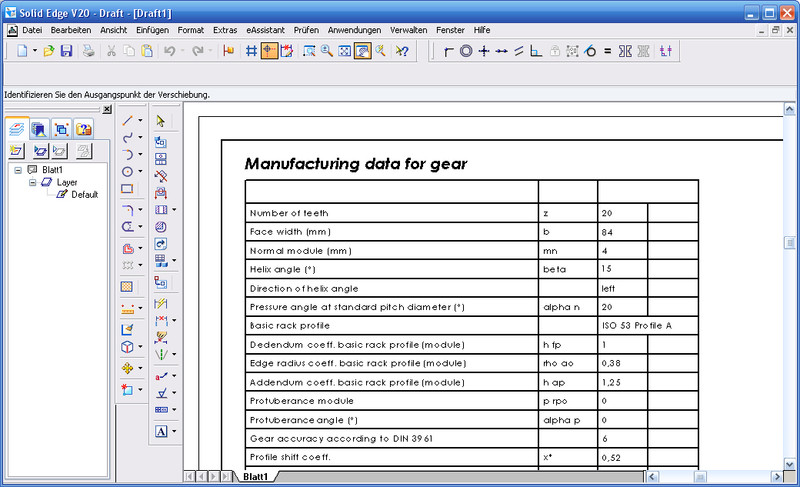

加工参数表

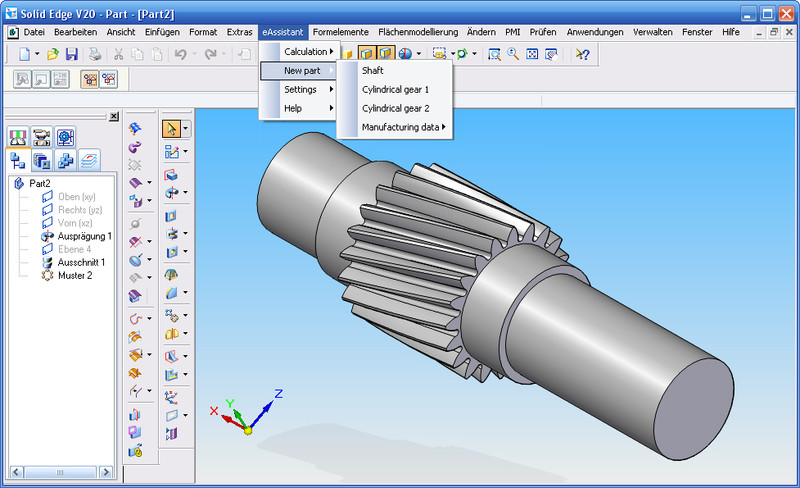

退刀槽
