通过集成在SOLIDWORKS中的菜单栏可以从SOLIDWORKS启动所有TBK2014软件的设计计算模块。

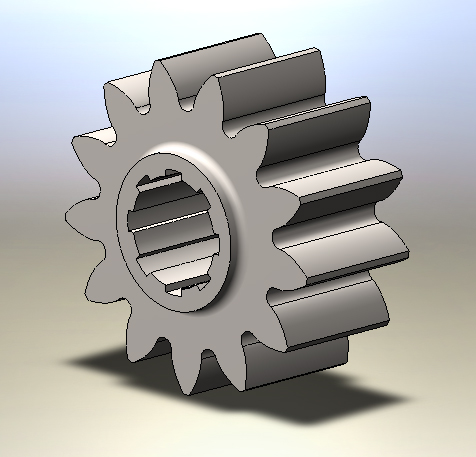

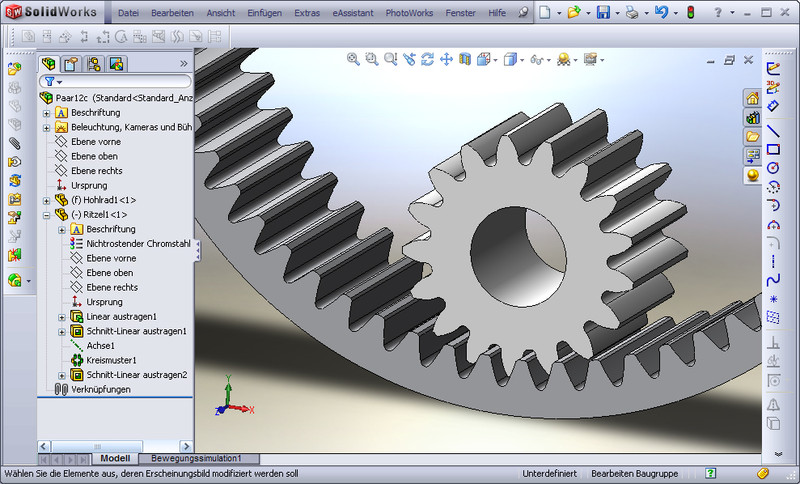

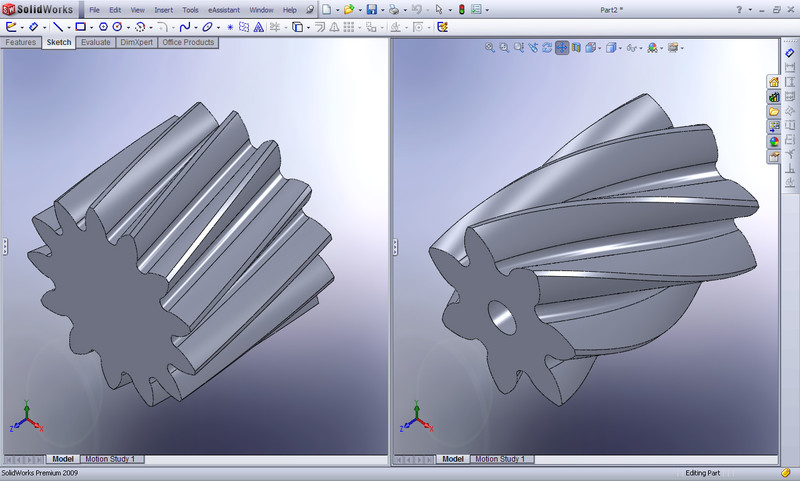

从圆柱齿轮设计计算模块可以自动生成外啮合/内啮合,直齿/斜齿圆柱齿轮基于特征的3D建模。 建模时考虑公差、齿顶倒角、齿廓变位以及齿轮孔。精确的齿形基于数学建模模拟齿轮滚齿加工过程计算得出。

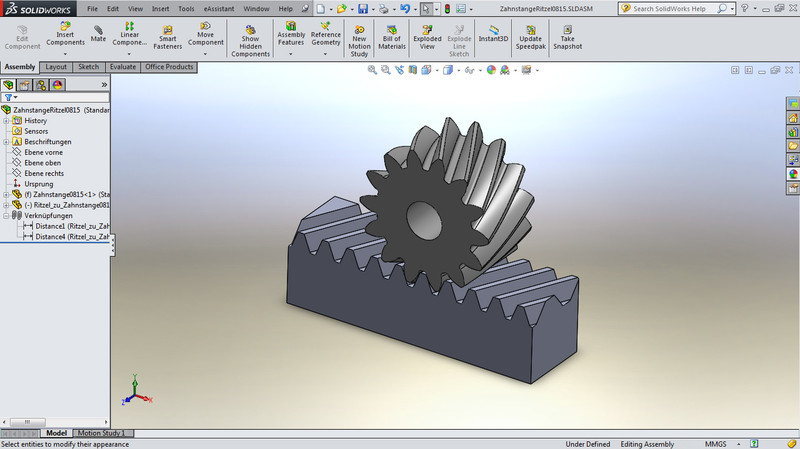

圆柱齿轮可以作为单个零件建模或者在现有的一个零件上建模。在现有零件上建模圆柱齿轮时,可以输入铣刀半径及退刀槽长度生成退刀槽模型(延长齿宽)。
渐开线花键副的外花键以及内花键齿廓,如DIN 5480, DIN 5482, ISO 4156, ANSI B92.2M 及 ANSI B92.1等标准中定义,可类似圆柱齿轮进行包括精确齿形的3D建模。

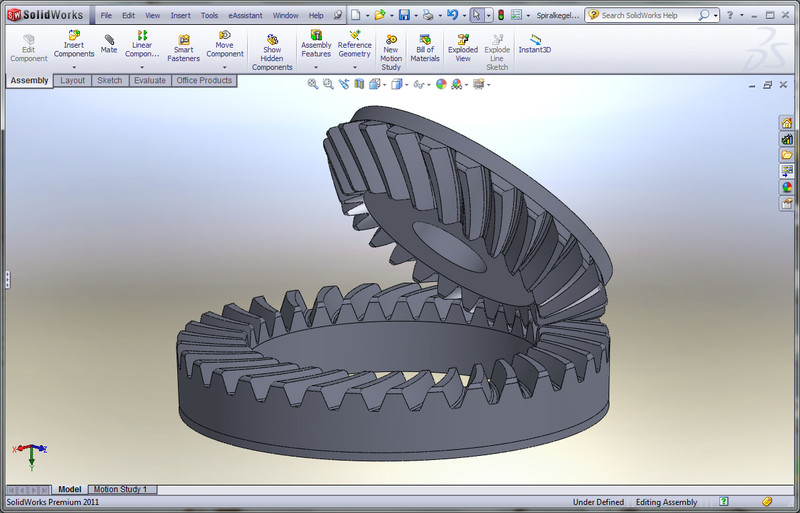

再者,在计算的基础上可以自动生成直齿、斜齿、以及摆线齿锥齿轮的3D SOLIDWORKS模型。
为了有效地支持设计开发,相应的计算信息直接存储在3D模型中,可随时调用。

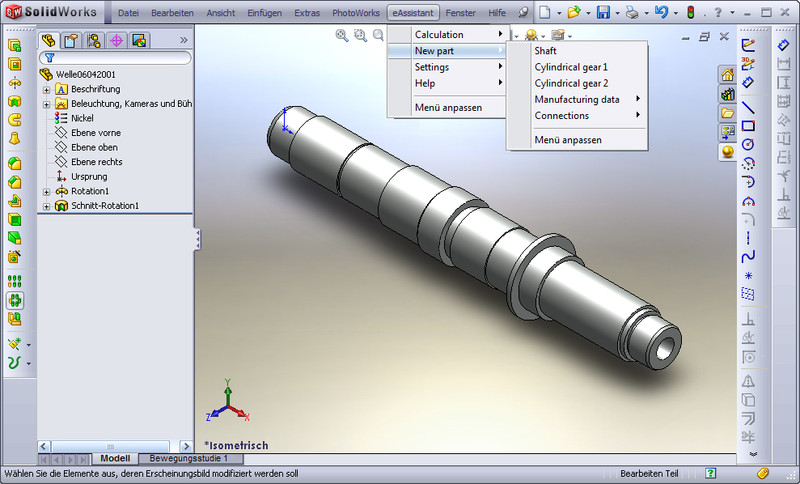

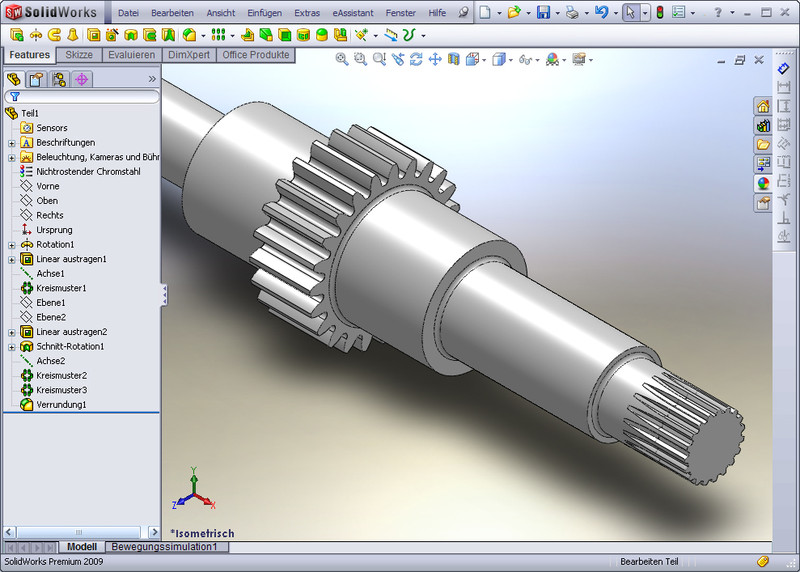

通过CAD-插件可以快速简捷地生成轴的3D模型。 轴的几何结构可以方便地在轴计算模块中设定,然后自动地在SOLIDWORKS中生成3D模型。 可以生成实心、空心以及带任意多个圆柱及圆锥轴段的3D轴模型。
另外,CAD-插件实现了TBK软件和CAD系统的双向联结。在完成计算以及相应的3D建模后,如果需要作改动的话,3D模型可以毫不费力地作相应的改动。 该双向联结性适用于外啮合/内啮合直齿和斜齿圆柱齿轮、渐开线花键、以及实心和空心轴的单个零件建模。因此,产品开发过程中的CAD设计可以简捷方便地一键完成。

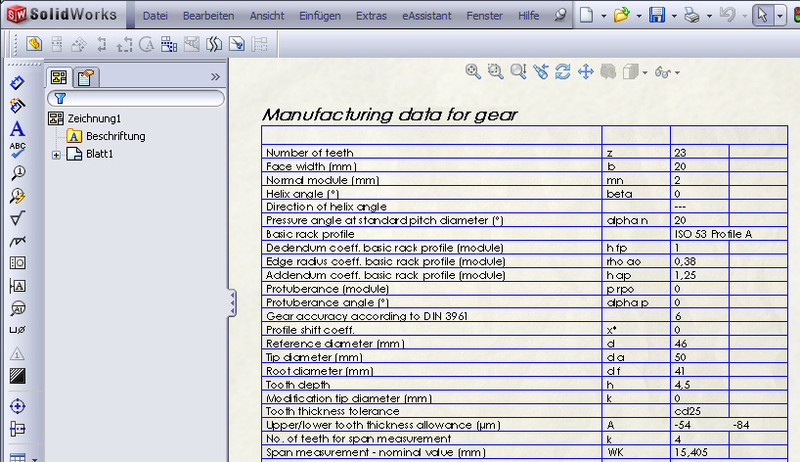

在相应圆柱齿轮、圆锥齿轮或者渐开线花键的2D图形上,可以随时按鼠标键在图纸上加置齿轮加工参数表。这个加工参数表可以通过一个样板文件进行个性化设置。

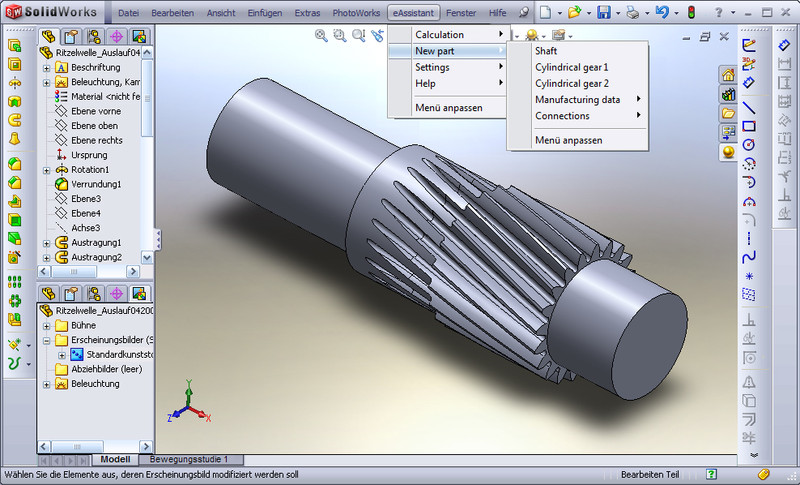

除了轴、齿轮以及渐开线花键,还可以支持锯齿和矩形齿轴毂联结齿廓。无论是拥有这些齿形的轴还是轮毂,都可以在设计计算的基础上生成单个零件3D建模。
