对于3D CAD系统 NX (Unigraphics),在和 neoapps 公司的合作下,提供了一个智能的个性化计算和CAD设计的联结,大幅度提高产品的设计及开发效率。
通过集成在NX中的菜单栏可以从NX启动所有TBK2014软件的设计计算模块。

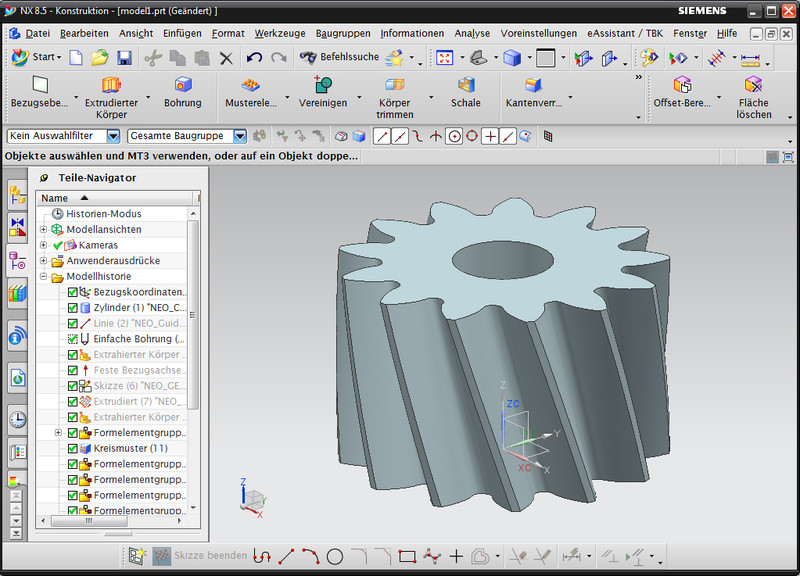

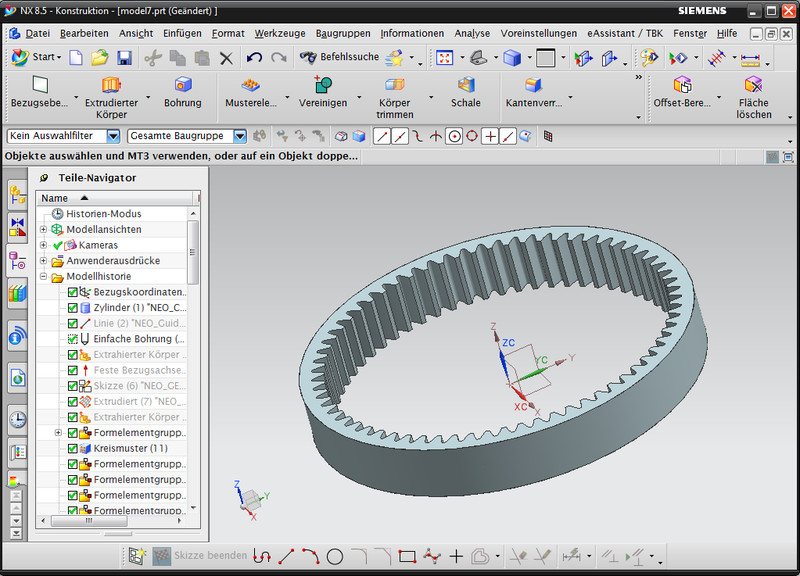

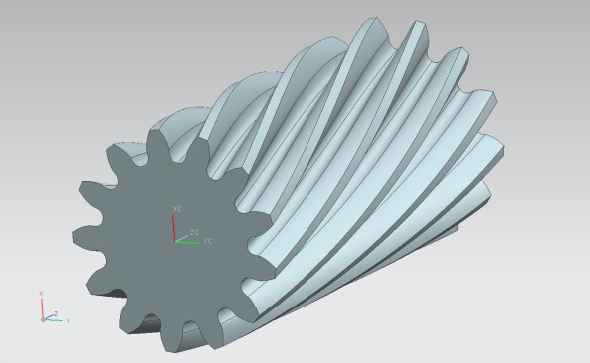

从圆柱齿轮设计计算模块可以自动生成外啮合/内啮合,直齿或者斜齿圆柱齿轮基于特征的3D建模。 建模时考虑公差、齿顶倒角、齿廓变位以及齿轮孔,齿形精确。

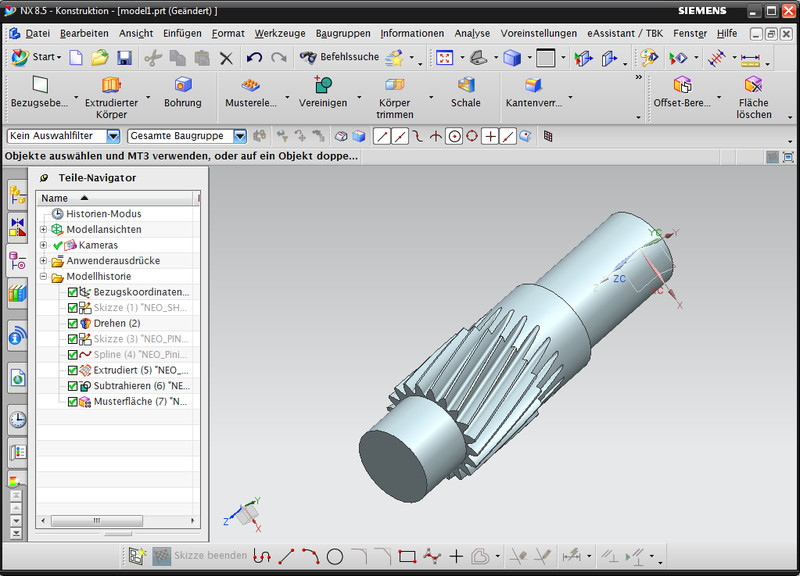

圆柱齿轮可以作为单个零件建模或者在现有的一个零件上建模。在现有零件上建模圆柱齿轮时,可以输入铣刀半径及退刀槽长度自动生成退刀槽模型(延长齿宽)。
支持渐开线花键副外花键以及内花键齿廓的生成,可计算如DIN 5480, DIN 5482, ISO 4156, ANSI B92.2M 及 ANSI B92.1等标准中定义的渐开线齿廓,通过插件生成单个渐开线花键零件或者在现有零件上生成渐开线花键齿廓。

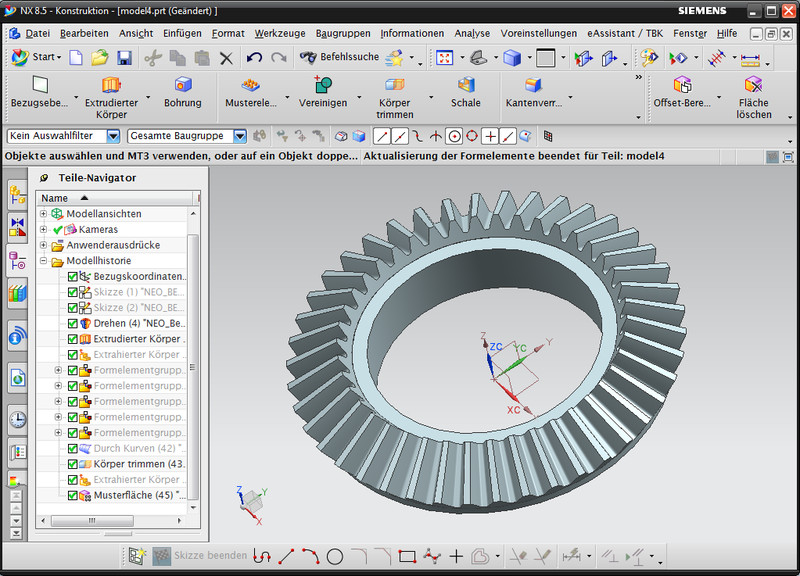

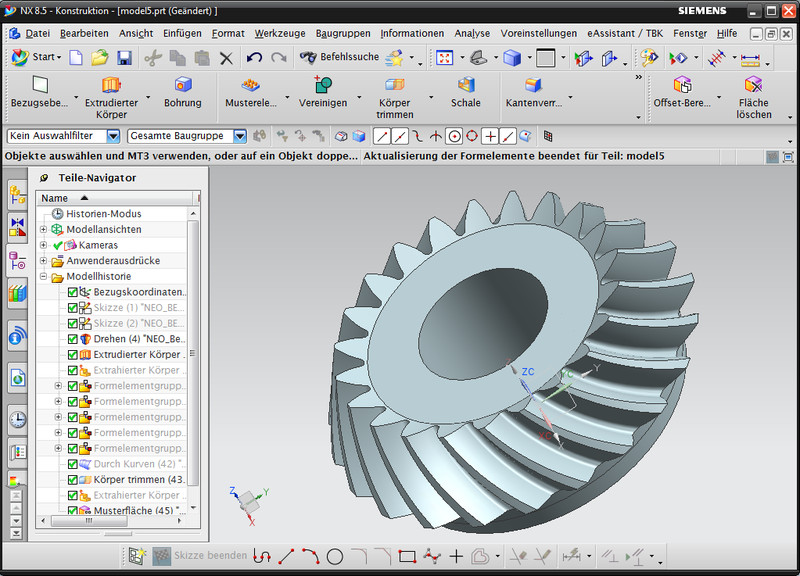

再者,在圆锥齿轮设计计算的基础上可以自动生成直齿、斜齿以及摆线齿锥齿轮的3D NX模型。
为了有效地支持产品设计开发,相应的计算信息直接存储在3D模型中,供随时调用。
通过CAD插件可以快速简捷地生成轴的3D模型。 轴的几何结构可以方便地在轴的计算模块中设定,然后自动地生成3D模型。 可以生成实心、空心以及带任意多个圆柱及圆锥轴段的3D轴模型。
另外,CAD插件实现了TBK 2014软件和CAD系统的双向联结。在完成计算以及相应的3D建模后,如果需要作设计计算的改动,3D模型可以毫不费力地作相应的改动。因此,开发过程中的CAD设计可以简捷方便地一键完成。

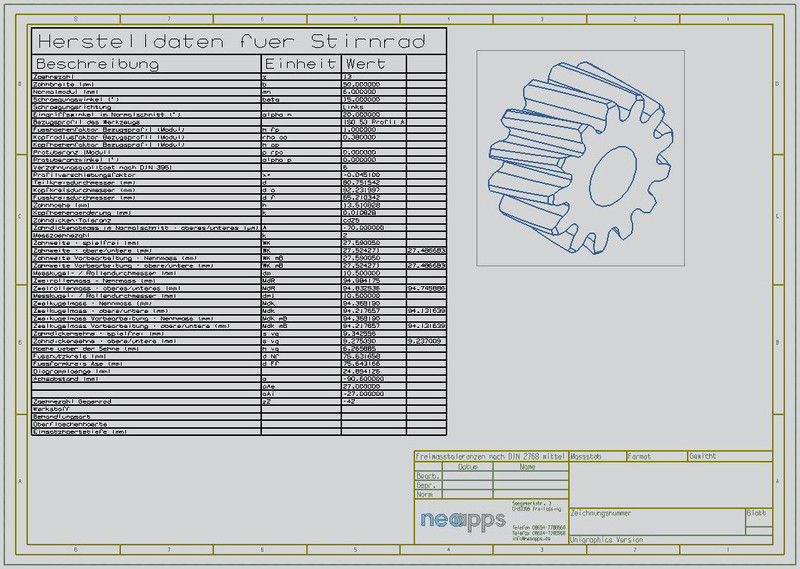

圆柱齿轮、圆锥齿轮或者渐开线花键的齿轮加工参数表,可以随时按鼠标键便可在图纸上添置。这个加工参数表用户可以通过一个样板文件进行个性化设置。
