Keilwellenverbindungen nach Niemann

• Festigkeitsberechnung nach Niemann für Keilwellenverbindungen
• genormte Abmessungen aus der Datenbank auswählbar
• Keilwellen nach DIN ISO 14 leichte und mittlere Reihe, DIN 5464, DIN 5471 und DIN 5472 stehen zur Auswahl
• Profilsuchfunktion für eine schnelle Auswahl
• Berücksichtigung unterschiedlicher Lastein- bzw. -ableitungen mit Lastverteilungsfaktor nach DIN 6892
• Auslegungsfunktionen
• Berücksichtigung von Lastspitzen und Wechseldrehmoment
• Ermittlung der zulässigen Pressungen aus Werkstoffkennwerten
• detailliertes Protokoll im HTML- und PDF-Format

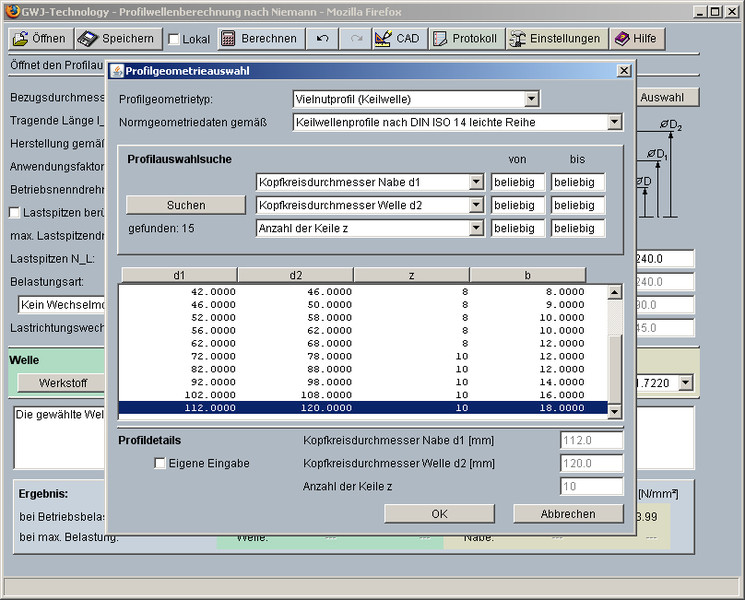

Für Keilwellenverbindungen nach DIN ISO 14 leichte und mittlere Reihe, DIN 5464 sowie nach DIN 5471 und DIN 5472 kann die Festigkeitsberechnung nach Niemann „Maschinenelemente“ Band 1, Ausgabe 2001 durchgeführt werden. Die Abmessungen können bequem aus einer Datenbank ausgewählt oder über die Profilsuche schnell identifiziert werden. Weiterhin können auch von der Norm abweichende Profile für die Berechnung vorgegeben werden.

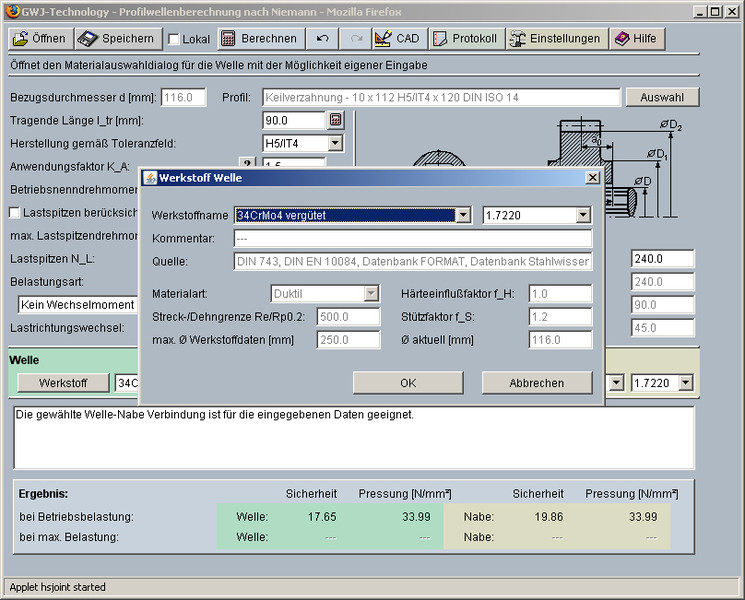

Vorhandene Werkstoffe stehen auf einfache Weise aus der integrierten Werkstoffdatenbank zur Auswahl. Zusätzlich können auch individuelle Werkstoffe für die Berechnung eingegeben werden. Die zulässigen Pressungen werden aus den Werkstoffeigenschaften ermittelt. Für unterschiedliche Lastein- bzw. ableitungen wird der Lastverteilungsfaktor auf der Basis geometrischer Vorgaben des Anwenders analog der DIN 6892 berechnet. Die Anzahl Lastspitzen und die Art eines vorhandenen Wechseldrehmomentes können für die Berechnung ebenfalls angegeben werden.

Zur optimalen Unterstützung des Anwenders stehen verschiedene Auslegungsfunktionen für das Betriebsnenndrehmoment, das maximale Lastspitzendrehmoment oder die tragende Länge zur Verfügung.

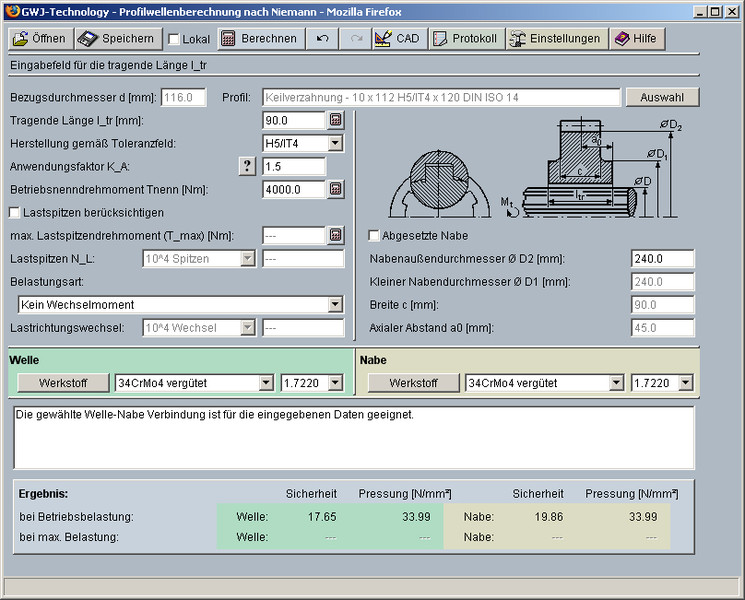

Die Sicherheiten und Pressungen bei der Betriebsbelastung und bei der maximalen Belastung für Welle und Nabe werden bereits während der Eingabe übersichtlich in der Ergebnisübersicht angezeigt. Für die Dokumentation der Berechnung kann sich der Anwender ein Berechnungsprotokoll erzeugen. Dieses enthält die Angabe der Berechnungsmethode, die Eingabedaten und die detaillierten, nachvollziehbaren Ergebnisse. Es steht sowohl im HTML- als auch im PDF-Format zur Verfügung.
