Klemmverbindungen

• Geschlitzte Hebelnaben
• Geteilte Scheibennaben
• Cosinusförmige, gleichmäßige oder lineare Verteilung der Flächenpressung auswählbar bei Scheibennaben
• Berechnung erfolgt nach Roloff/Matek „Maschinenelemente - Normung, Berechnung, Gestaltung“
• Werkstoffdatenbank für Werkstoffauswahl
• Ermittlung der zulässigen Pressungen aus Werkstoffkennwerten oder individuelle Eingabe
• detailliertes Protokoll im HTML- und PDF-Format

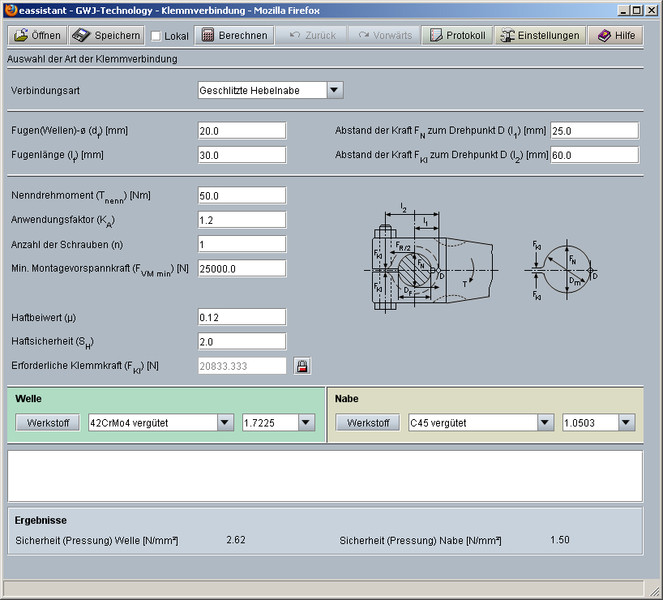

Das Modul Klemmverbindungen ermöglicht die Auslegung und Nachrechnung von Scheibennaben als auch von Hebelnaben. Die Berechnung basiert auf Roloff/Matek Maschinenelemente (17. überarbeitete Auflage 2005).

Mit der Vorgabe der Geometrie, des Drehmomentes und der Schraubenanzahl wird bei vorgegebener Haftsicherheit und Haftbeiwert die notwendige Klemmkraft berechnet. Weiterhin wird geprüft, ob die Montagevorspannkraft ausreichend ist. Weiterhin wird die Sicherheit bezüglich Flächenpressung für Welle und Nabe ermittelt.

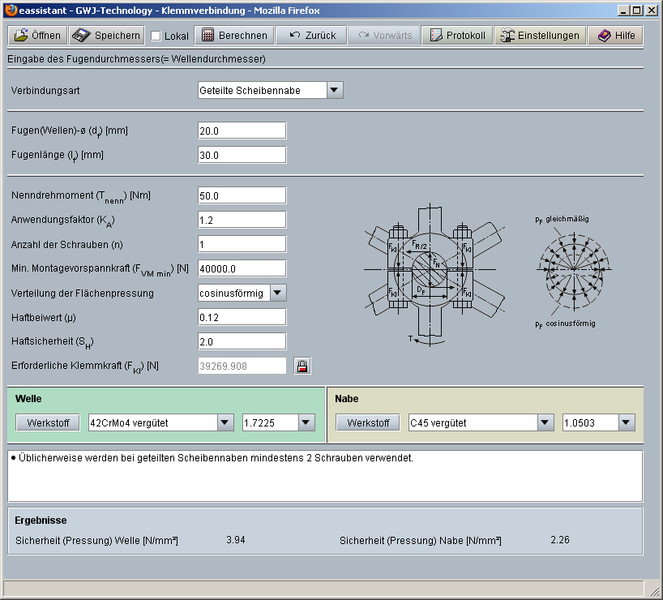

Für geteilte Scheibennaben kann die Berechnung wahlweise mit einer cosinusförmigen, einer gleichmäßigen oder linearen Verteilung der Flächenpressung durchgeführt werden.

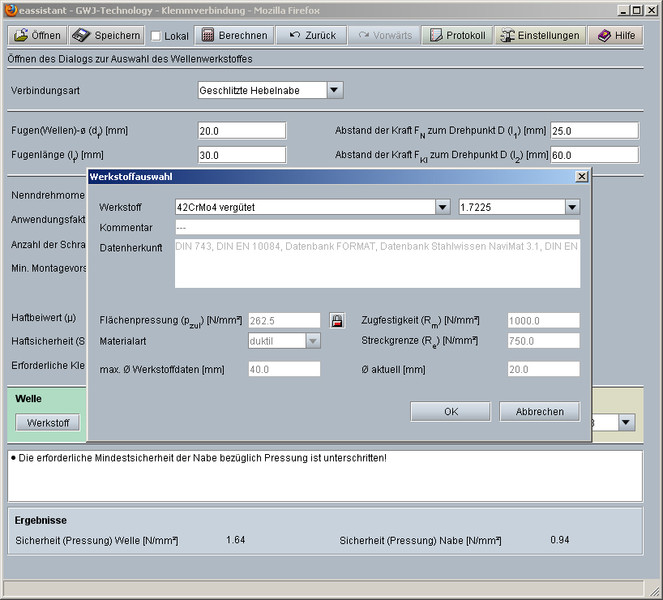

Darüber hinaus steht eine umfangreiche Werkstoffdatenbank zum komfortablen Arbeiten zur Verfügung. Optional können die Werkstoffkenndaten, d.h. Zugfestigkeit, Streckgrenze und Materialart, auch individuell vorgegeben werden. Die zulässigen Flächenpressungen werden aus der Streckgrenze oder der Zugfestigkeit in Abhängigkeit der Materialart automatisch ermittelt. Sie können aber auch manuell eingegeben werden.

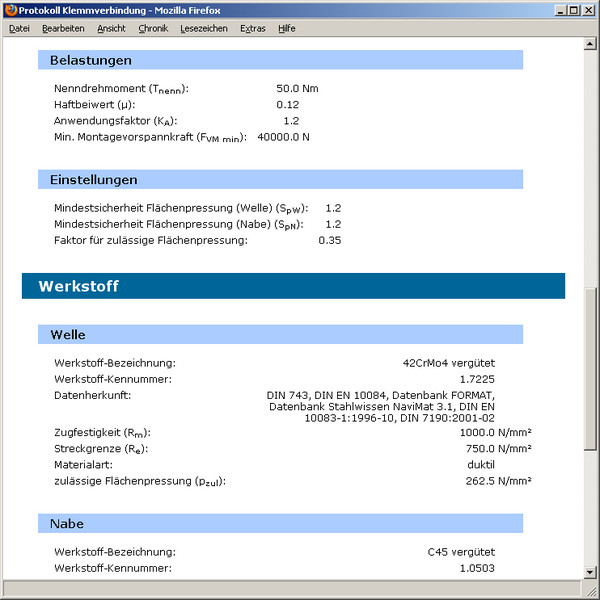

Die Berechnungsergebnisse werden dem Anwender bereits während der Eingabe in der Ergebnisübersicht angezeigt. Nach Abschluss der Berechnung kann der Anwender ein Protokoll generieren. Das Protokoll enthält alle relevanten Eingabedaten und Ergebnisse und ist im HTML- sowie im PDF-Format verfügbar.
