Dieses Seminar gibt einen Einblick in den Aufbau und die Berechnung von ganzen Systemen mit Hilfe des SystemManagers als Erweiterungsaufsatz zum eAssistant oder TBK 2014. Es wird auf allgemeine Einstellungen und Konfigurations- sowie Berechnungsmöglichkeiten eingegangen. Weiterhin wird die Funktionalität anhand von Beispielen demonstriert und mit jeder
Menge praktischen Übungen abgerundet.

Das Seminar ist sowohl für Berufseinsteiger als auch für erfahrene Ingenieure, Konstrukteure und Techniker geeignet. Vorkenntnisse zum Umgang mit dem SystemManager sind nicht notwendig.

Seminarinhalte im Überblick

• Einführung und Konfiguration, allgemeine Einstellungen
• Konfiguration der Ergebnisanzeige und Grafiken
• Vorgaben für die Systemberechnung: Gewicht, Eigenfrequenzen, Gehäusewerkstoff und Temperatur, notwendige Lebensdauer,
  Wellenberechnung: Dauer- oder Zeitfestigkeit, Schubverformung, Lastkollektive, Schmierung…

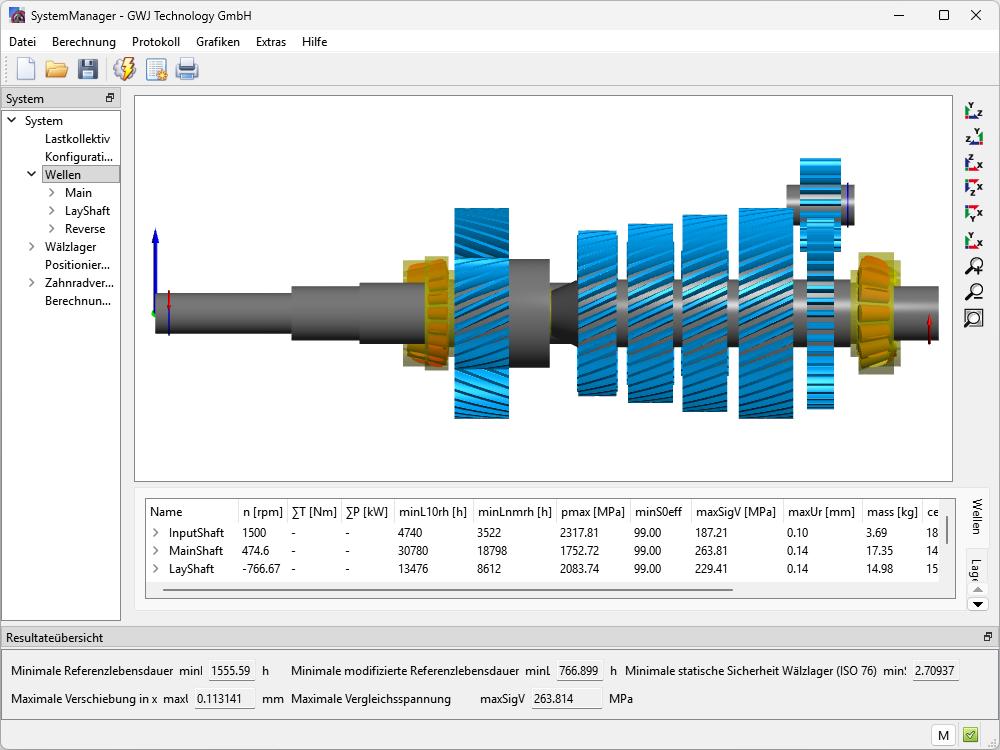

• Koordinatensystem, Baumstruktur, Gruppendefinition, verschieben und kopieren von Wellen
• Wellenberechnung: Dauer- oder Zeitfestigkeit, Schubverformung
• Definition von Wellen: Geometrieeingabe und -import, Belastungen, Lagerung/Randbedingungen, nichtlineare Wälzlagersteifigkeit…
• Zahnradverknüpfung
• Positionierungsmöglichkeiten

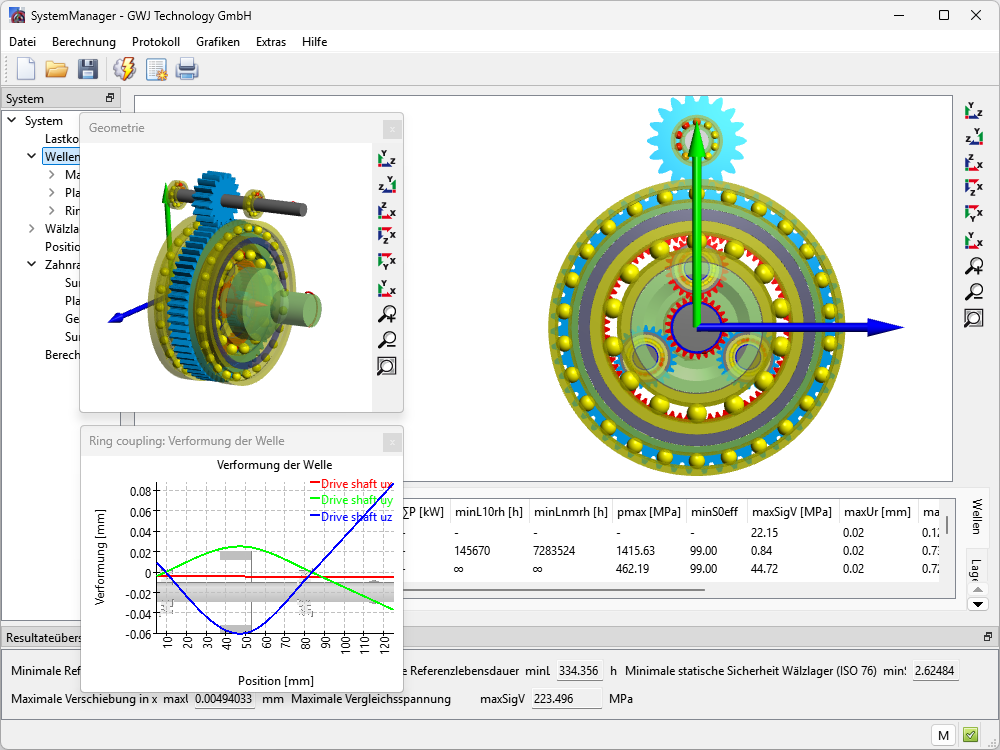

• Leistungsfluss, Verformungen, Eigenfrequenzen
• Protokollausgabe und Ergebnisgrafiken
• Entwurfsauslegung von Stirnradpaaren
• Stufenaufteilung bei mehrstufigen Stirnradgetrieben
• Einfluss der Temperaturen auf die Berechnung

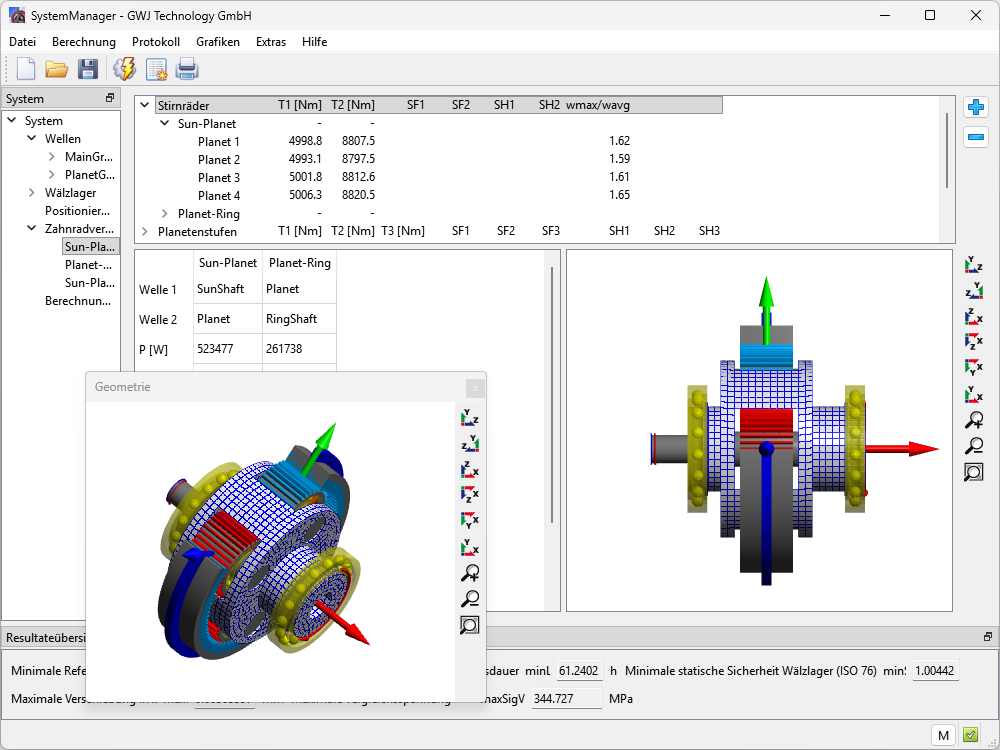

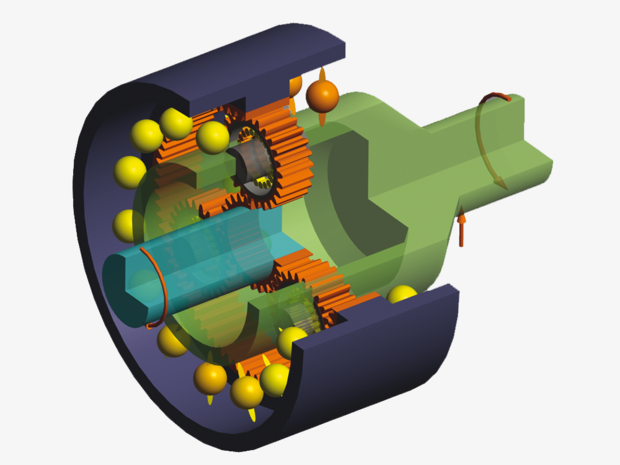

• Aufbau von Planetenstufen & Kegelradstufen
• Berechnung mit Lastkollektiven
• Flanken- und Parametervariationen

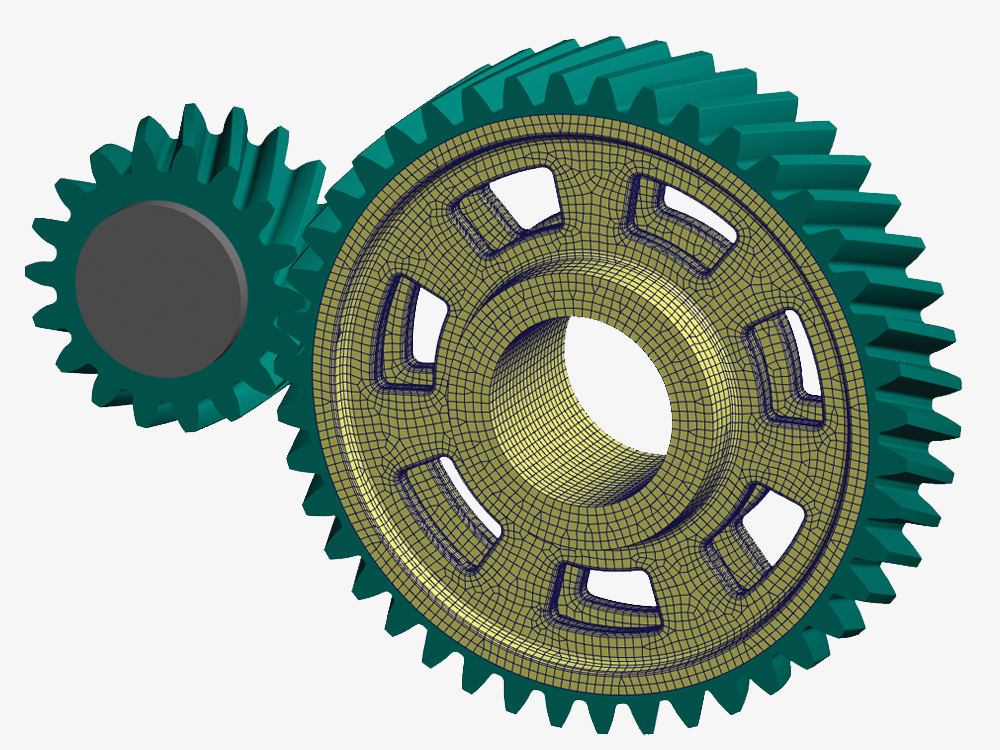

• 3D-elastische Teile, usw.

Seminarziele

• Sicherer Umgang mit der eAssistant-Software
• Theoretische Grundlagen + praktische Anwendung
• Direkter Wissenstransfer für die tägliche Konstruktionsarbeit
