Ausgabe exakter Zahnformgeometrien beliebiger evolventischer Verzahnungen im 2D-DXF-Format
Möglich sind Einzelstirnräder (außen/innen), Stirnradpaare, Planetenstufen, 3er- und 4er-Räderkette, Zahnstange-Ritzel und Zahnwellenverbindungen
Je nach Berechnungsmodul sind verschiedene Einstelloptionen für die Ausgabe möglich:
DXF-Ausgabe als Punkte
DXF-Ausgabe als Linien
DXF-Ausgabe als Polylinien
DXF-Ausgabe als Kreisbögen
Anzahl der auszugebenden Zähne
Ausgabe des Fräserprofils im Normalschnitt bei der Zahnformberechnung mit einem Wälzfräser
Ausgabe im Stirnschnitt oder Normalschnitt für Schrägverzahnungen
Ausgabe als Zahnlücke oder Zahn
Vorgebbarer Mindestabstand
Vorgabe der Winkellage
DXF als Blockdefinition aktivierbar und deaktivierbar
Eingabe eines gewünschten Layernamen auf dem die Kontur liegen soll
Beschreibung

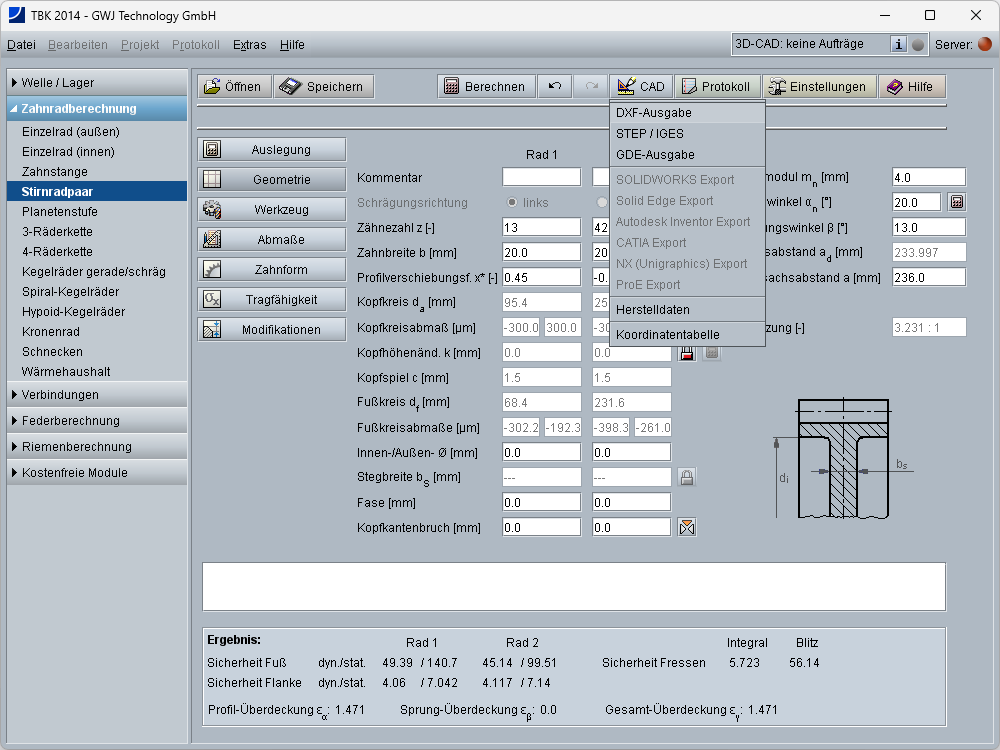

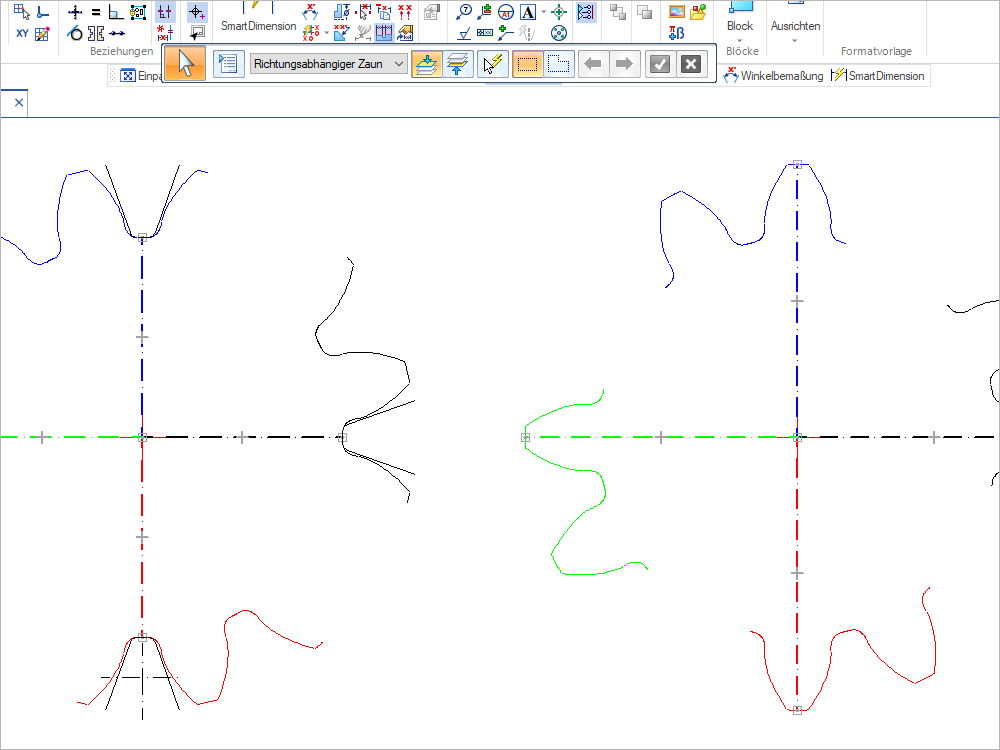

Für evolventischen Zahnformen ist die Ausgabe im 2D-DXF-Format mit verschiedenen Einstelloptionen möglich. Die DXF-Ausgabe steht für Einzelstirnräder (außen/innen), Stirnradpaare, Planetenstufen, 3er- und 4er-Räderkette, Zahnstange-Ritzel und Zahnwellenverbindungen zur Verfügung.

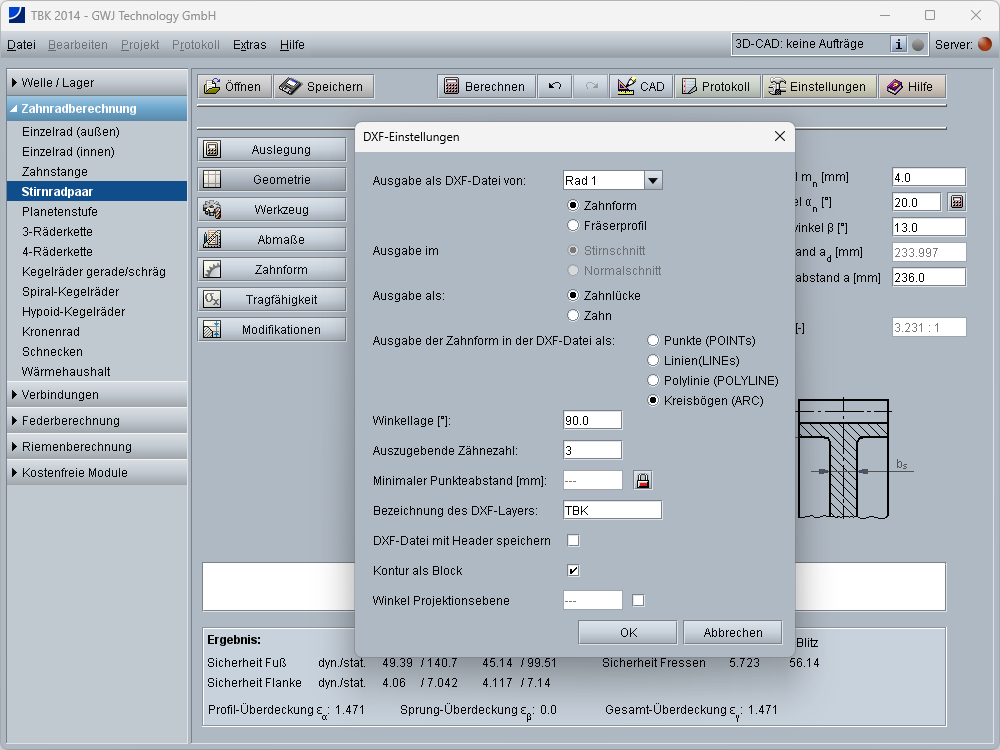

Je nach Berechnungsmodul gibt es unterschiedliche Einstellmöglichkeiten. Neben der Ausgabe der Zahnformen der Zahnlücke als Punkte, Linien, Polylinien und Kreisbögen und einem bei Bedarf vorgebbaren Mindestpunkteabstand kann wahlweise statt der Zahnlücke auch der Zahn ausgegeben werden. Zusätzlich kann die Winkellage hierfür vorgegeben werden. Weiterhin hat der Anwender die Möglichkeit die Anzahl der auszugebenden Zähne zu definieren. Als eine weitere Option kann die Zahnformkontur wahlweise als Blockdefinition oder ohne Zusammenfassung als Block exportiert werden. Das erleichtert die Weiterverarbeitung je nach CAD- oder CAM-System.
Darüber hinaus kann die Zahnform auf eine vorgegebene gekippte Ebene projiziert werden. Hierzu kann der Anwender einen entsprechenden Winkel für die gekippte Projektionsebene vorgeben. Für Schrägverzahnungen kann die Zahnform alternativ zum Stirnschnitt auch als Zahnlücke im Normalschnitt ausgegeben werden. Darüber hinaus besteht die Ausgabemöglichkeit des Fräserprofils im Normalschnitt bei der Zahnformberechnung mit einem Wälzfräser.
