3er- und 4er-Räderkette nach DIN 3990, ISO 6336 und weiteren Normen
Leistungsmerkmale

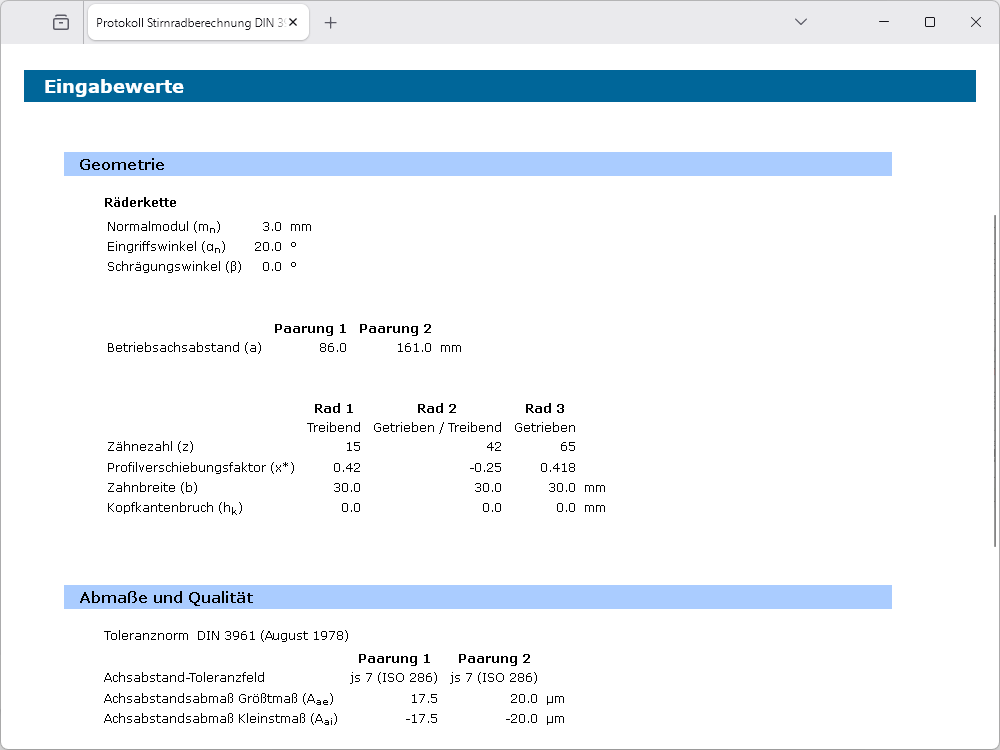

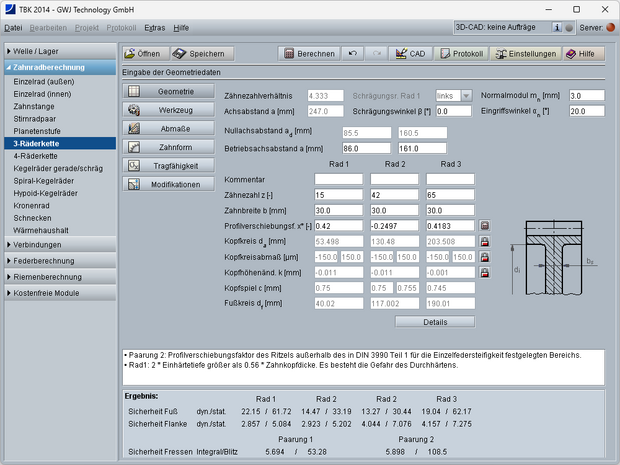

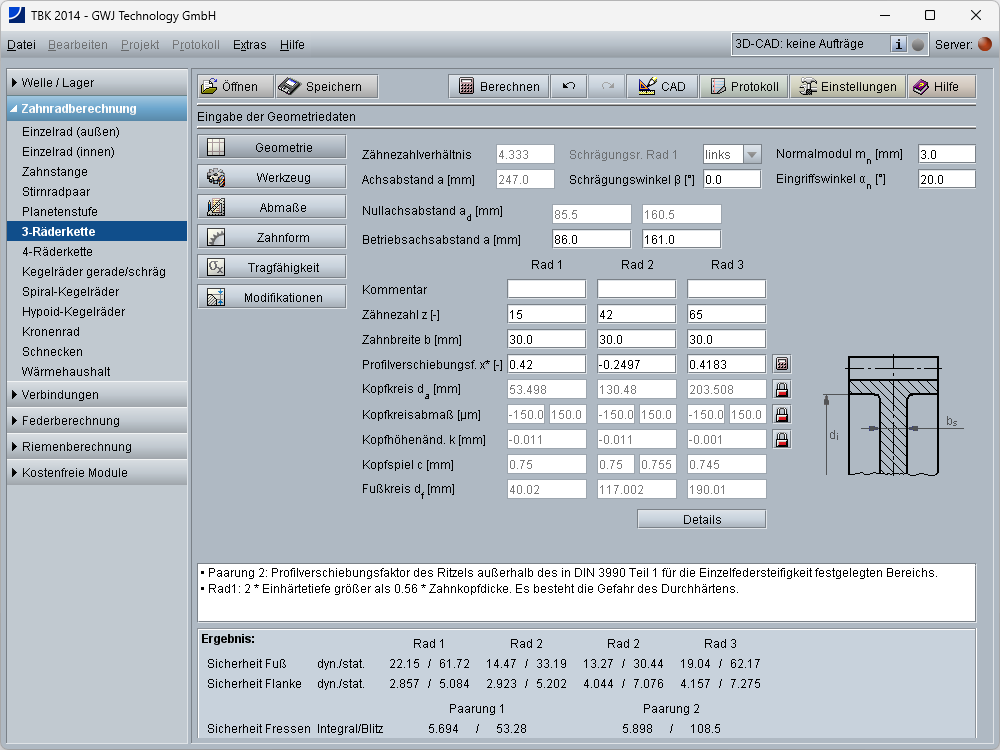

Geometrie von Räderketten bestehend aus 3 oder 4 evolventischen Stirnrädern nach DIN 3960, DIN 3961, DIN 3964, DIN 3967, DIN 3977 und DIN 868
Außenverzahnte gerad- und schrägzahnte Stirnräder als Räderkette
Vorgabe von Eingriffs- und Schrägungswinkel in Dezimalgrad oder in Grad, Minute, Sekunde
Alternative Eingabe für Normalmodul als Diametral und Circular Pitch Berücksichtigung der Profilverschiebung mit Auslegungsfunktion für ausgeglichenes spezifisches Gleiten
Erweiterter Bereich für mögliche Profilverschiebungen Vorgabe des Betriebsachsabstandes oder Berechnung aus vorgegebenen Profilverschiebungsfaktoren
Vorgabe eines festen Betriebsachsabstandes entkoppelt von der Profilverschiebungssumme Zahndickentoleranzen und Achsabstandsabmaße aus Listboxen auswählbar oder individuell definierbar
Kopfkantenbruch/Kopfabrundungsradius kann in der Berechnung berücksichtigt werden

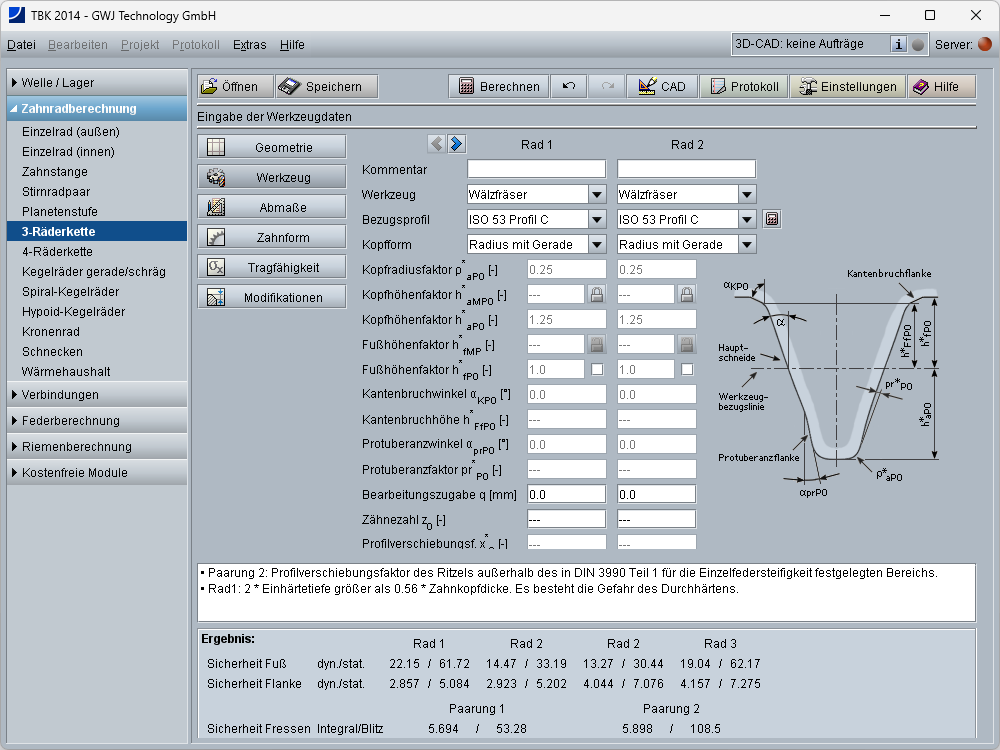

Genormte Werkzeugbezugsprofile nach ISO 53, DIN 867 und DIN 3972 können gewählt oder individuell vorgegeben werden, Protuberanzwerkzeuge mit und ohne Bearbeitungszugabe, Auslegungsfunktion für Sonderwerkzeuge, Protuberanzwerkzeuge mit verschobener Bezugsprofillinie, kopfüberschneidende Werkzeuge sowie Werkzeuge mit Kantenbruchflanke
Individuelle Vorgabe des Faktors für die Mindestzahnkopfdicke
Vorgabe des Faktors für Mindestzahnkranzdicke
Ermittlung der Prüfmaße für die Verzahnung
Ermittlung der Zahndickenabmaße aus gemessenen Werten bzw. aus vorgegebenen Prüfmaßen

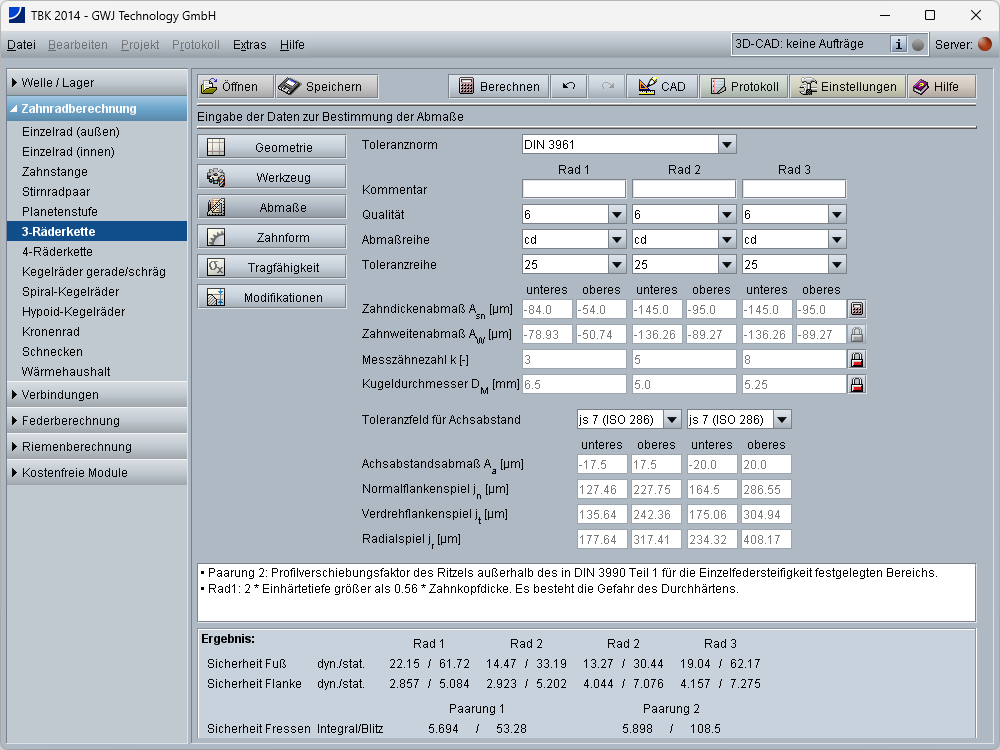

Verzahnungsqualitäten/Toleranzen nach DIN 3961, DIN 58405, ISO 1328, ANSI/AGMA 2015 und DIN 3967 (1953)
Prüfung auf Eingriffsstörungen auf Basis der exakten Zahnform mit Berücksichtigung aller Toleranzen

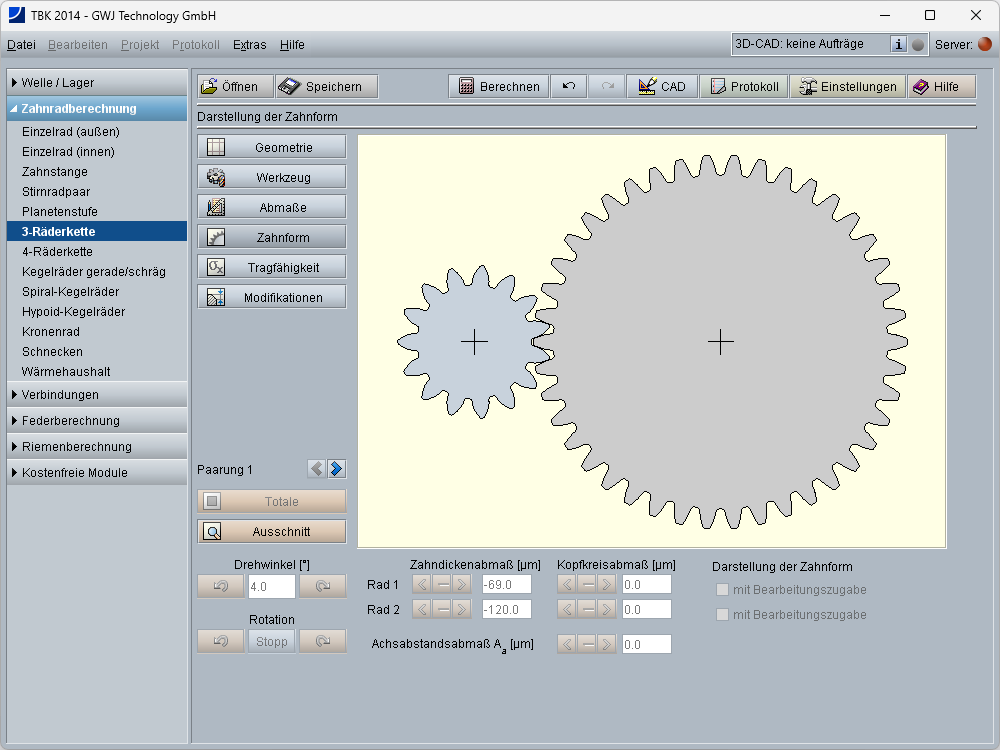

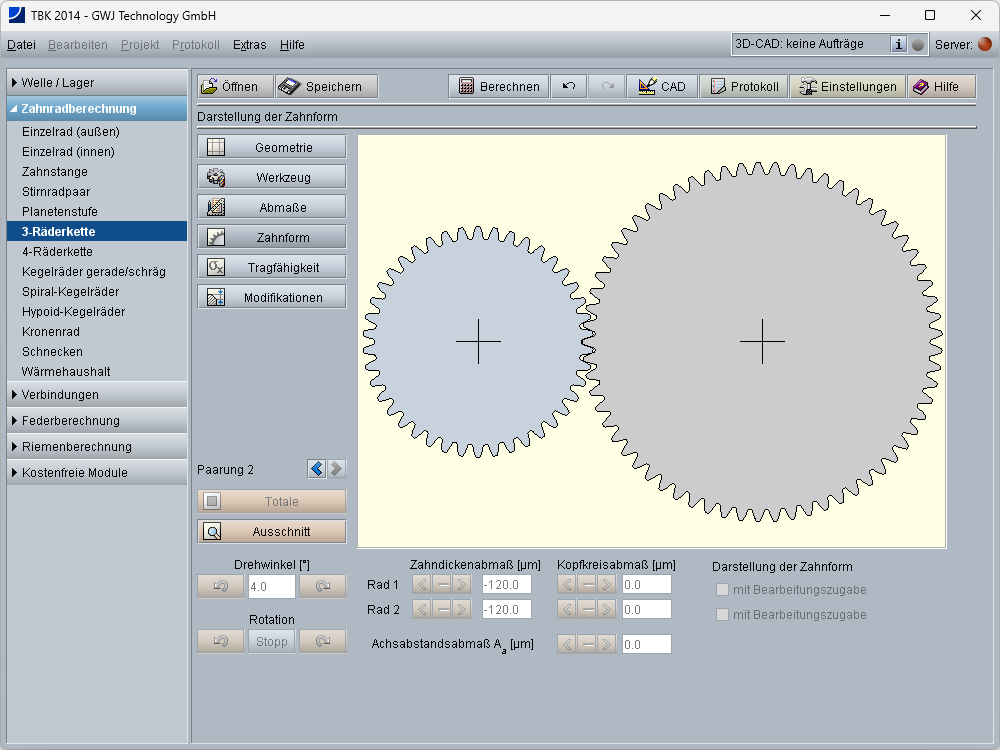

Darstellung der exakt berechneten Zahnform mit Animation/Simulation des Zahneingriffs auch für verschiedene Toleranzlagen

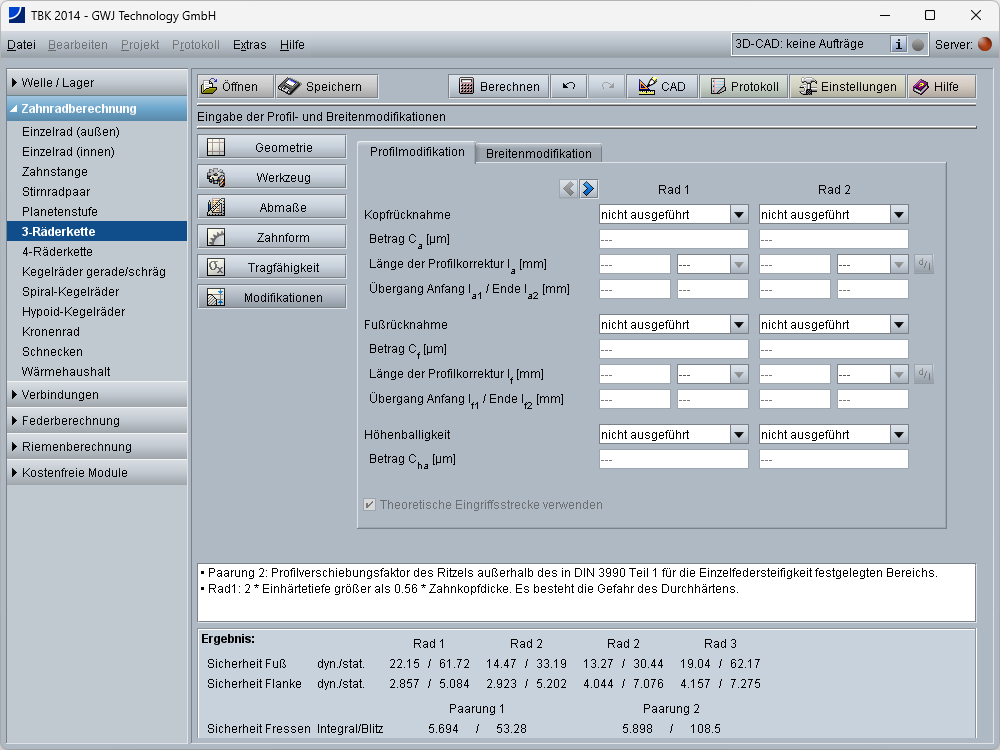

Vorgabe und Berücksichtigung von Profilmodifikationen in der Zahnform: lineare und kreisförmige Kopfrücknahme, lineare und kreisförmige Fußrücknahme, symmetrische Höhenballigkeit
Auslegung lange oder kurze Profilrücknahme, Vorgabe der Rücknahmenlänge oder des Startdurchmessers der Modifikation
Vorgabe von Flankenmodifikationen: Endrücknahme, symmetrische und asymmetrische Breitenballigkeit inkl. Vorschlagswerte für Beträge der Endrücknahme oder Balligkeit gemäß Anhaltswerten der DIN 3990
Berechnung mit nicht ganzzahligen Zähnezahlen, d. h. Zähnezahlen mit Nachkommastellen auf Anfrage freischaltbar Berechnung mit Schrägungswinkel größer 45 Grad auf Anfrage freischaltbar

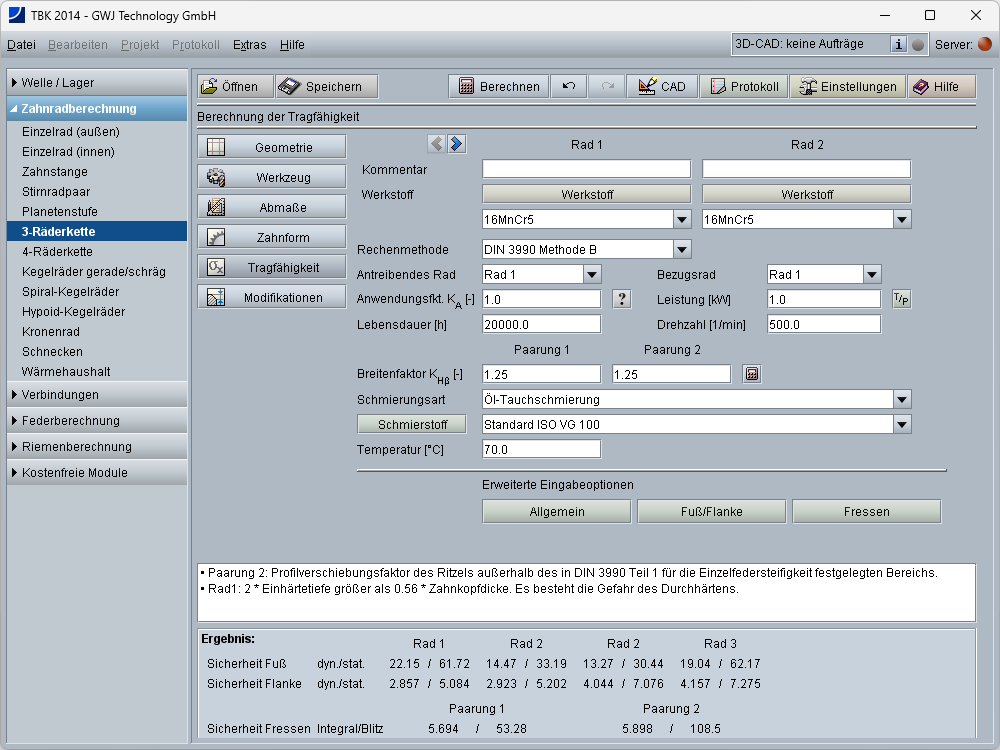

Tragfähigkeitsberechnung nach DIN 3990 Methode B, ISO 6336 Methode B und ISO/TR 13989 (Fressen) sowie ANSI/AGMA 2101-D04 (identisch mit ANSI/AGMA 2001-D04) mit integrierter Werkstoff- und Schmierstoffdatenbank inkl. hochreiner Stähle mit von DIN/ISO abweichender Wöhlerlinie
Tragfähigkeitsberechnung für Kunststoffzahnräder nach VDI 2736
Kunststoff-Werkstoffe verfügbar
Max. mögliche Zahnnormalkraft und max. übertragbares Drehmoment auf Basis der statischen und dynamischen Zahnfuß-Sollsicherheiten
Blitztemperaturverlauf (Kontakttemperatur)
Berücksichtigung von Schleifkerben in der Tragfähigkeitsberechnung
Optimale Einhärtetiefe, Vorgabe manuelle Einhärtetiefe und Berücksichtigung in der Festigkeitsberechnung
Betriebsweise schwellend, wechselnd oder reversierend
Berücksichtigung von Rollen, Kugelstrahlen, Schleifen oder spanende Bearbeitung für Zahnfuß
Berechnung der Anzahl der Lastwechsel oder individuelle Vorgabe oder Vorgabe der Anzahl Zahneingriffe
Optionale Vorgabe der mittragenden Zahnbreite für Zahnfuß bei unterschiedlichen Radbreiten von Rad 1, 2 und 3 bzw. 4 (DIN 3990/ISO 6336)
Werkstoffpaarungsfaktor vorgebbar
Langzeitlebensdauerfaktoren anpassbar (ISO 6336)
Zahnreibungsverlustleistung, Verzahnungswirkungsgrad nach Niemann
Berechnung der Sicherheiten für Zeit- und Dauerfestigkeit sowie statische Sicherheit (Zahnfuß, Flanke- bzw. Grübchen, Fressen)
Min./max. Profilüberdeckung
Einheitenumschaltung global zwischen metrischem und US-Einheitensystem, Einheitenumschaltung für Einzelparameter innerhalb eines Einheitensystems
