DXF-Interface

Leistungsmerkmale

  • Ausgabe exakter Zahnformgeometrien beliebiger evolventischer Verzahnungen im 2D-DXF-Format
  • Möglich sind Einzelstirnräder (außen/innen), Stirnradpaare, Planetenstufen, 3er- und 4er-Räderkette, Zahnstange-Ritzel und Zahnwellenverbindungen
  • Je nach Berechnungsmodul sind verschiedene Einstelloptionen für die Ausgabe möglich:
    • DXF-Ausgabe als Punkte
    • DXF-Ausgabe als Linien
    • DXF-Ausgabe als Polylinien
    • DXF-Ausgabe als Kreisbögen
    • Anzahl der auszugebenden Zähne
    • Ausgabe des Fräserprofils im Normalschnitt bei der Zahnformberechnung mit einem Wälzfräser
    • Ausgabe im Stirnschnitt oder Normalschnitt für Schrägverzahnungen
    • Ausgabe als Zahnlücke oder Zahn
    • Vorgebbarer Mindestabstand
    • Vorgabe der Winkellage
    • DXF als Blockdefinition aktivierbar und deaktivierbar
    • Eingabe eines gewünschten Layernamen auf dem die Kontur liegen soll

Beschreibung

Für evolventischen Zahnformen ist die Ausgabe im 2D-DXF-Format mit verschiedenen Einstelloptionen möglich. Die DXF-Ausgabe steht für Einzelstirnräder (außen/innen), Stirnradpaare, Planetenstufen, 3er- und 4er-Räderkette, Zahnstange-Ritzel und Zahnwellenverbindungen zur Verfügung.

Je nach Berechnungsmodul gibt es unterschiedliche Einstellmöglichkeiten. Neben der Ausgabe der Zahnformen der Zahnlücke als Punkte, Linien, Polylinien und Kreisbögen und einem bei Bedarf vorgebbaren Mindestpunkteabstand kann wahlweise statt der Zahnlücke auch der Zahn ausgegeben werden. Zusätzlich kann die Winkellage hierfür vorgegeben werden. Weiterhin hat der Anwender die Möglichkeit die Anzahl der auszugebenden Zähne zu definieren. Als eine weitere Option kann die Zahnformkontur wahlweise als Blockdefinition oder ohne Zusammenfassung als Block exportiert werden. Das erleichtert die Weiterverarbeitung je nach CAD- oder CAM-System.

Darüber hinaus kann die Zahnform auf eine vorgegebene gekippte Ebene projiziert werden. Hierzu kann der Anwender einen entsprechenden Winkel für die gekippte Projektionsebene vorgeben. Für Schrägverzahnungen kann die Zahnform alternativ zum Stirnschnitt auch als Zahnlücke im Normalschnitt ausgegeben werden. Darüber hinaus besteht die Ausgabemöglichkeit des Fräserprofils im Normalschnitt bei der Zahnformberechnung mit einem Wälzfräser.

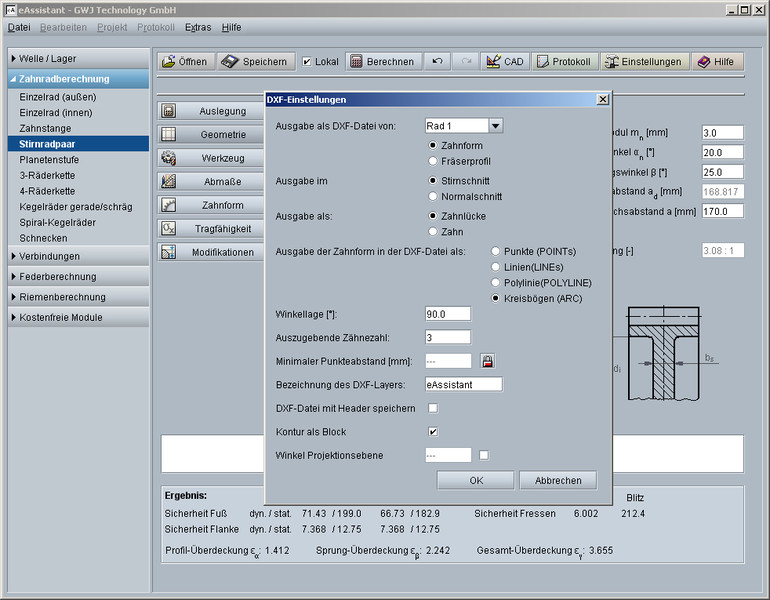

DXF-Ausgabe

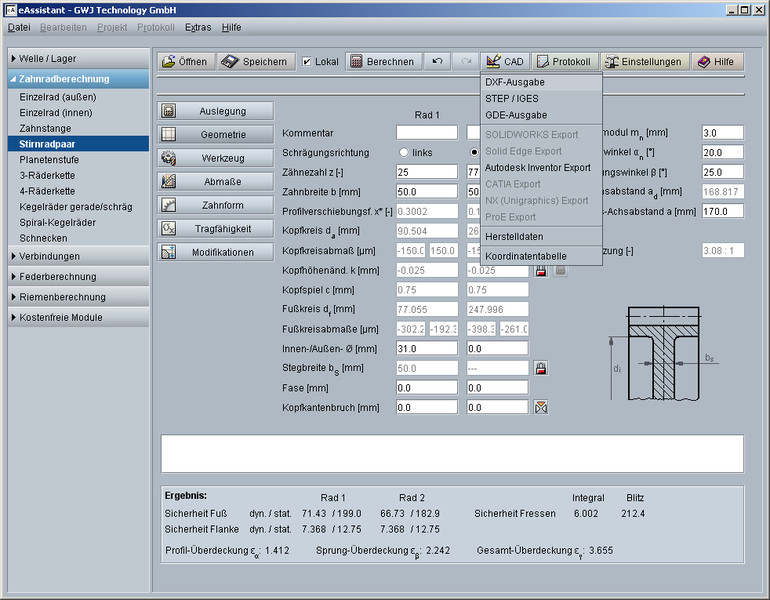

DXF-Ausgabe im Stirnradmodul
