Welle-Nabe-Verbindungen

Berechnung von:

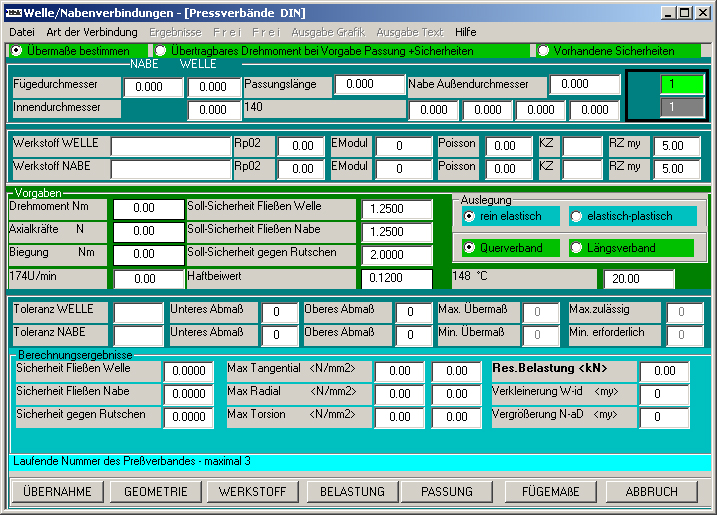

  • Zylindrische Pressverbände im elastischen und elastisch-plastischen Bereich nach DIN 7190
  • Passfederverbindung nach DIN 6885
  • Zahnwellenverbindung nach DIN 5480, 5481, 5483

Eingangsdaten:

  • Leistungs- und Geometriedaten
  • Werkstoffdaten

Berechnungsergebnisse:

  • Bei Pressverbänden:
    • Notwendige Passungen bzw. Abmaße
    • Vorhandenen Spannungen
    • Vorhandene Sicherheiten gegen Rutschen und Fließen
    • Fügebedingungen für Quer- und Längspressverbände
    • Ermittlung der Formänderungen
  • Bei Passfederverbindungen:

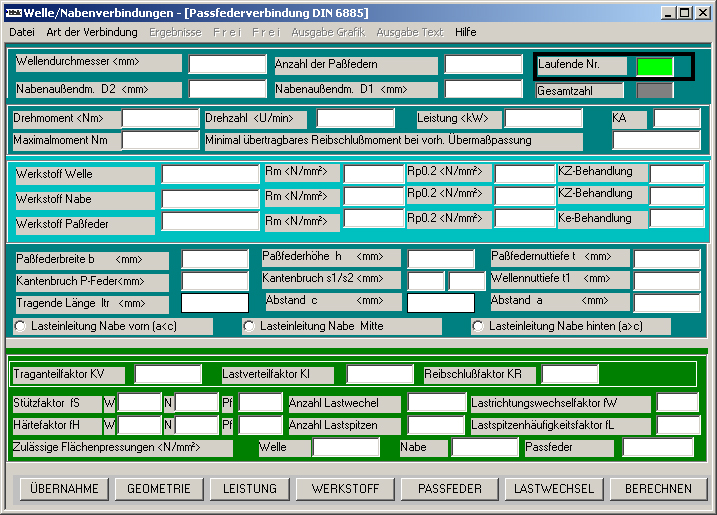

    • Berechnung nach DIN 6885

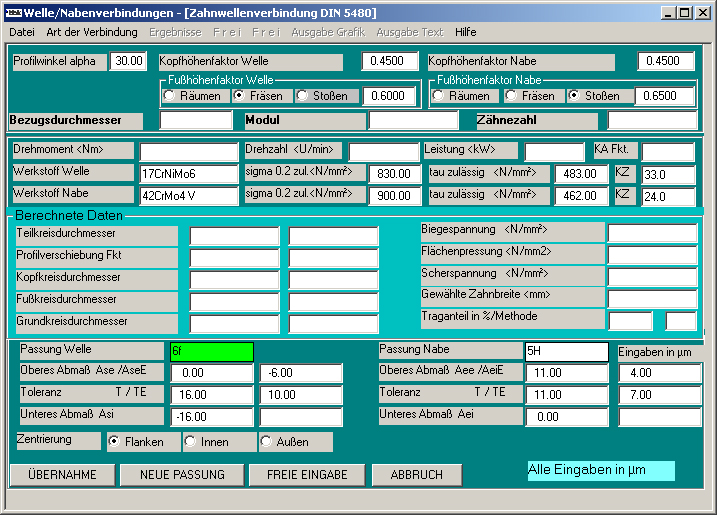

  • Bei Zahnwellenverbindungen:
    • Bestimmung der gesamten Geometriedaten nach Vorgabe des Bezugsdurchmessers und Wahl des Moduls
    • Bestimmung der Prüfmaße für Einzelmessung und Vollehrung nach Vorgabe der Welle- und Nabenpassungen
    • Berechnung der Biege- und Scherspannung sowie der Flankenpressung
Presssitz
Passfeder
Werkstoffauswahl
Zahnwelle
