单个外啮合/ 内啮合圆柱齿轮的设计计算,根据 DIN 3960等标准

性能特征

  • 依据DIN 3960, DIN 3961, DIN 3964, DIN 3967, DIN 3977以及DIN 868标准计算外啮合/内啮合,直齿以及斜齿的单个圆柱齿轮几何尺寸
  • 考虑齿廓变位系数,扩大可能的齿廓变位范围
  • 齿轮精度以及齿厚偏差可以从列表框中选择或者用户自定义
  • 考虑齿顶倒圆角
  • 可选择刀具基本齿条齿廓标准ISO 53, DIN 867及DIN 3972,也可用户自定义;基准线偏移的刀具;带和不带加工余量的带凸缘刀具;特殊刀具设计
  • 高齿和短齿
  • 刀具种类: 滚刀,插齿刀,设计渐开线
  • 计算齿轮校验量规的尺寸,建议公法线长度测量的跨测齿数以及量柱距测量时量柱(球)的直径
  • 齿厚偏差可测量得出或者从给定的校验量规中求出
  • 计算渐开线起始圆(齿根)和渐开线终止圆(齿顶)
  • 演示计算得出的精准齿轮齿形
  • 齿廓修形内容:齿顶线性修缘和圆弧修缘,齿根线性修正和圆弧修正,鼓形修整(对称)
  • 齿向修形内容:齿端修薄,鼓形(对称、不对称)修整
  • 内啮合齿轮几何尺寸
  • 可计算齿数为非整数的齿轮(也就说齿数带小数),如需要请电询
  • 可以计算螺旋角大于45度斜齿轮辐,如需要请电询
  • 提供详细的计算报告或者齿轮加工需要的简短计算报告,为HTML和PDF文件
  • CAD-数据输出通过 CAD-PlugIns 或者以 DXF-文件格式

描述

该齿轮设计模块用于简捷方便地计算单个圆柱齿轮的几何尺寸,计算标准为DIN 3960, DIN 3961, DIN 3964, DIN 3967, DIN 3977 和 DIN 868。 可以计算直齿以及斜齿的外啮合和内啮合单个圆柱齿轮。计算时考虑了齿廓变位,齿顶倒圆角以及公差。齿轮精度以及齿厚偏差可以很方便地从列表框中选取。

可供选择的基本齿条齿廓标准有ISO 53,DIN 867及DIN 3972,也可用户自定义刀具。支持带凸缘的刀具,以及基准线有偏移的刀具。还可以定义单个齿面的加工余量。可计算高齿和短齿。另外,可计算齿轮校验量规尺寸。这里,所需的跨测齿数以及量柱(球)的直径会自动计算得出。这些值用户也可自定义。另外,齿厚偏差也可以通过校验量规尺寸倒推计算得出。

该模块的一个亮点是计算得出精准齿形的演示。演示时齿厚及齿顶圆偏差可选择为下极限偏差、中间值或上极限偏差。此外,设计过程中用户会得到提示信息或者警告,如有关齿轮偏差的问题。这个在计算报告在相应齿轮精度栏中有记录。

当然,该模块也拥有重做/撤销功能以及HTML-和PDF-文件格式的计算报告。计算报告的生成有不同的样本可选,如标准计算报告或者更适于加工的简短计算报告。

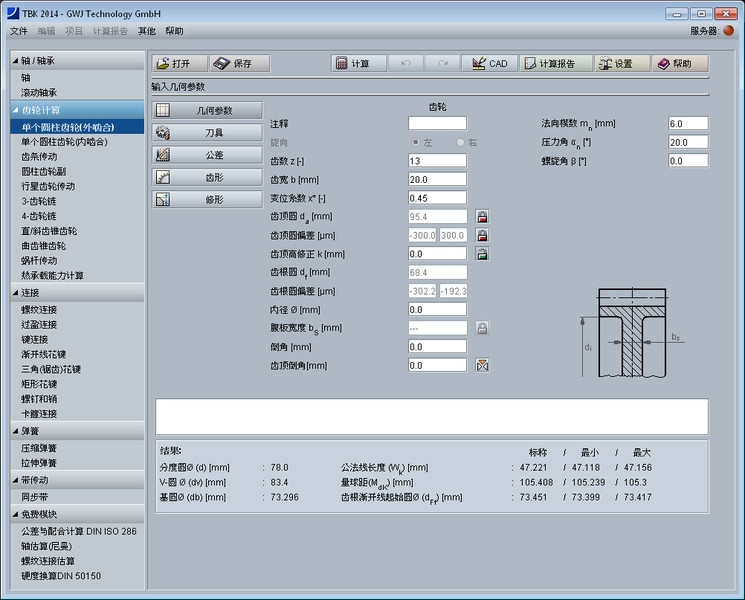

单个外啮合齿轮

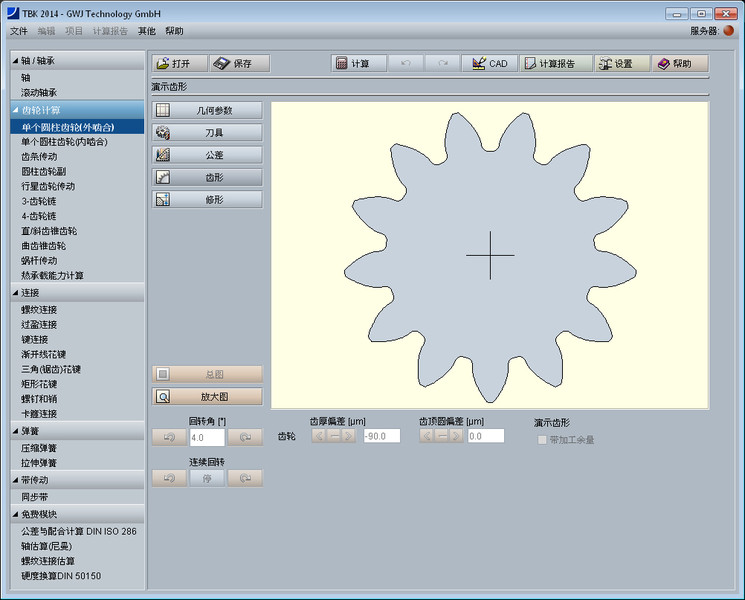

齿形演示

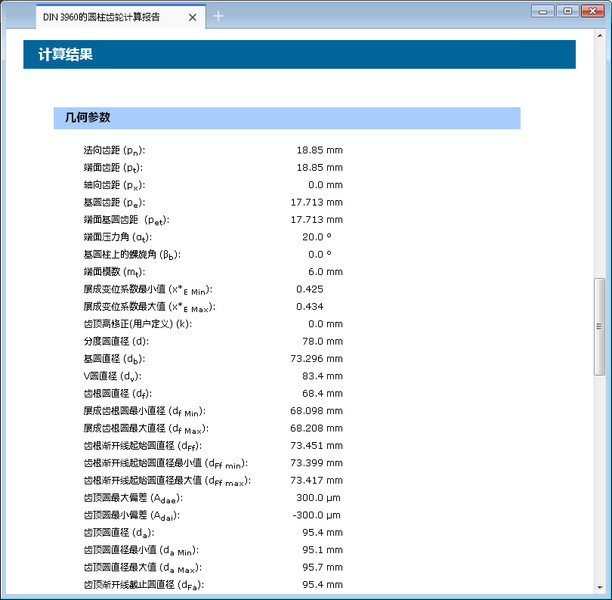

计算报告
单个内啮合齿轮

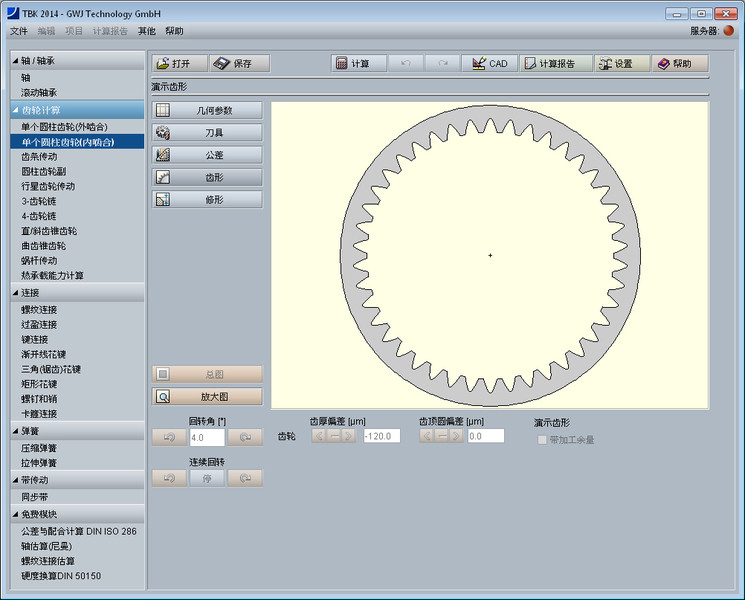

齿形演示

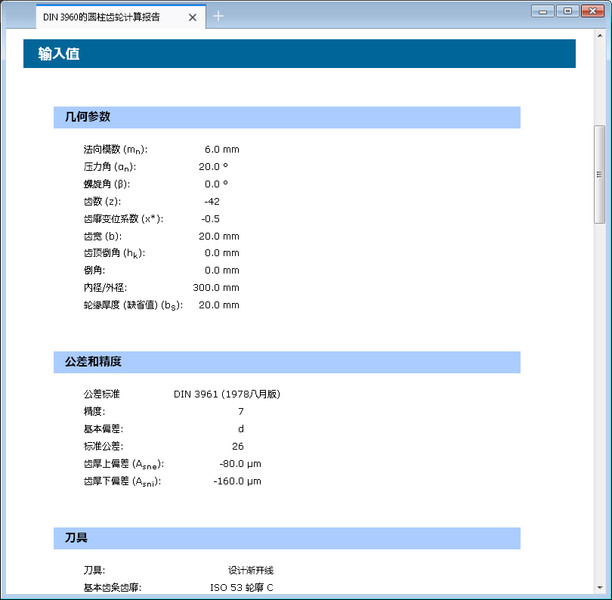

计算报告
