滚动轴承设计计算,根据 DIN ISO 281

性能特征

  • 基本额定寿命计算和扩展寿命计算,依据DIN ISO 281包括附录 1 (2003年四月版)
  • 可计算11 种不同的轴承类型
  • 可选择NSK, SKF, SNR 及 KOYO厂家的近20,000个轴承
  • 有轴承查找功能快速选择和确认轴承
  • 集成了Lubricant Consult, Fuchs Lubritech, Aral以及BP等公司的润滑油和油脂
  • 可自定义可靠度寿命修正系数
  • 加大轴承游隙C3, C4时的深沟球轴承计算
  • 考虑工作温度及工作环境洁净度
  • 可自定义轴承和润滑剂
  • 变载载荷谱下轴承的计算
  • 计算结果还附带曲线图,如轴向载荷-寿命曲线图
  • 详细的HTML- 及 PDF-格式计算报告

描述

该滚动轴承计算模块可以依据DIN ISO 281包括附录1 (2003年四月版)标准计算下面类型轴承的基本额定寿命以及扩展寿命:

  • 单列深沟球轴承
  • 双列深沟球轴承
  • 单列角接触球轴承
  • 双列角接触球轴承
  • 调心球轴承
  • 四点接触球轴承
  • 单列圆锥滚子轴承
  • 单列圆柱滚子轴承
  • 调心滚子轴承
  • 单列推力球轴承
  • 推力调心滚子轴承

在数据库中集成了NSK, SKF, SNR及KOYO等轴承厂家的近20,000个轴承。 用户在选择好厂家、轴承类型以及完成载荷输入后,便可从一个表中选择所要的轴承;或者通过轴承查找功能迅速简便地找到所需轴承。轴承查找功能可以分别设定下列参数

  • 轴承内径
  • 轴承外径
  • 轴承宽度
  • 根据给定负载计算出来的基本额定寿命和扩展寿命
  • 润滑油或油脂时最大的转速

除了从数据库中选择滚动轴承外,用户也可以自定义轴承并计算。

对于深沟球轴承,在轴承查找功能中可选择加大的轴承游隙C3或者C4,并在轴承寿命计算时加以考虑。在使用该选项时,要注意须选择在轴承安装以后实际工作时存在的轴承游隙。

再者,计算扩展寿命时,可从数据库中选择不同的润滑油和润滑油脂或者用户自定义。 数据库中集成了不同厂家如Lubricant Consult, Fuchs Lubritech, Aral 以及BP的产品。 另外,计算时考虑了可靠度寿命修正系数,工作温度以及工作环境洁净度等因素的影响。

也可以计算载荷谱下的轴承。这里可以定义任意多个负载情况。对每种负载情况可定义其时间分配、径向载荷及轴向载荷、温度以及工作环境洁净度。载荷谱可以脱离相应的轴承计算,单独另外存储和调用。

计算结果显示基本额定寿命、扩展寿命以及静强度校核参数。另外还有各种图表来显示计算结果:

如寿命和

  • 径向载荷
  • 轴向载荷
  • 转速
  • 洁净度
  • 温度以及
  • 润滑剂的黏度

关系图。计算报告内容详细,有HTML和PDF文件格式.

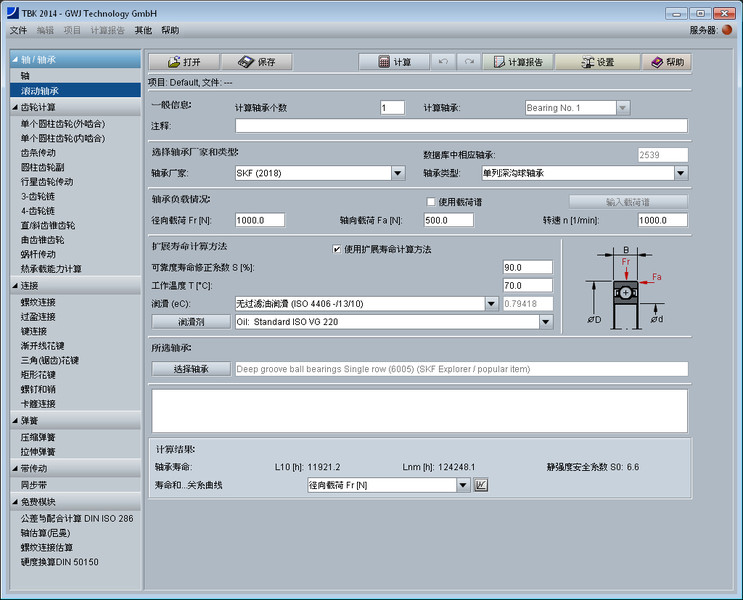

DIN ISO 281 滚动轴承

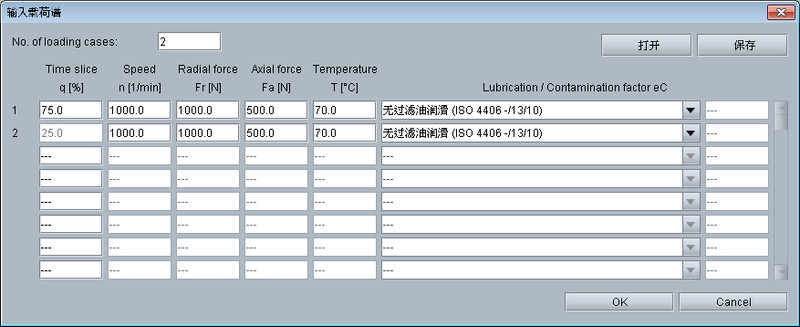

变动载荷图谱输入

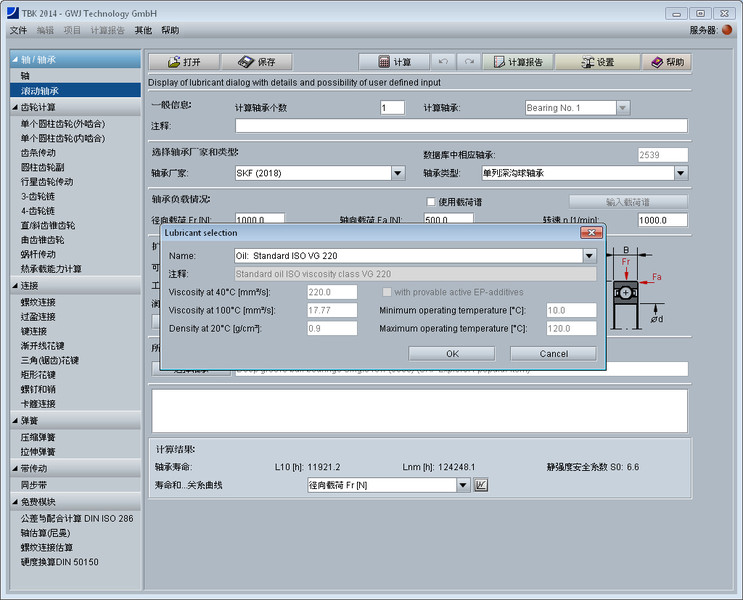

润滑剂选择

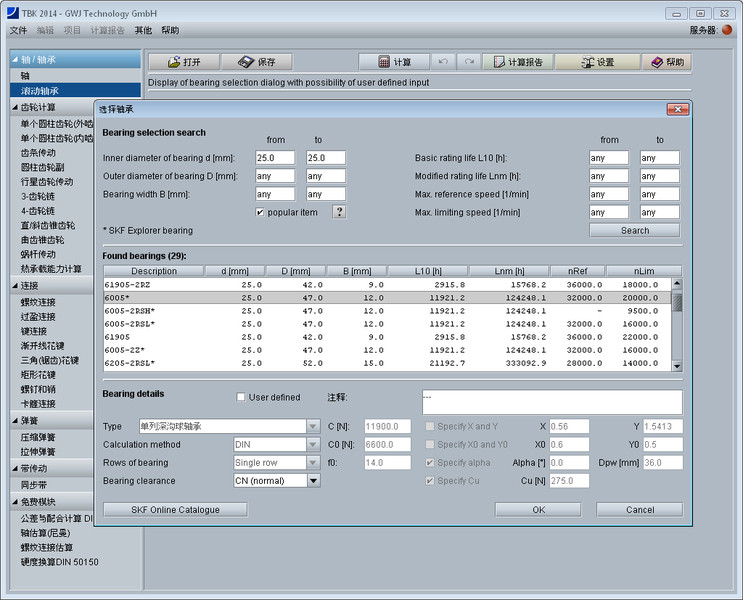

轴承选择

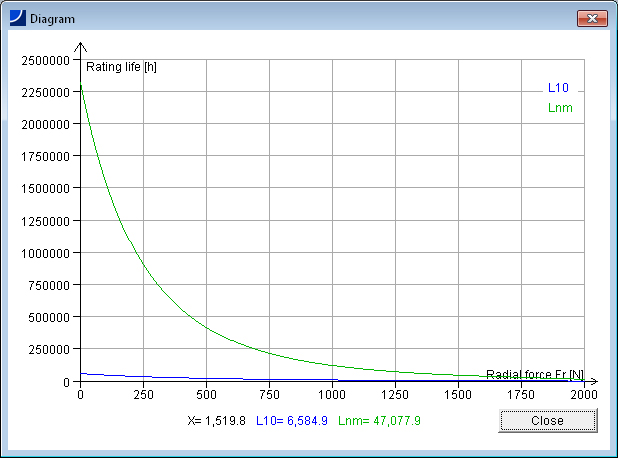

轴承寿命- 径向力曲线图

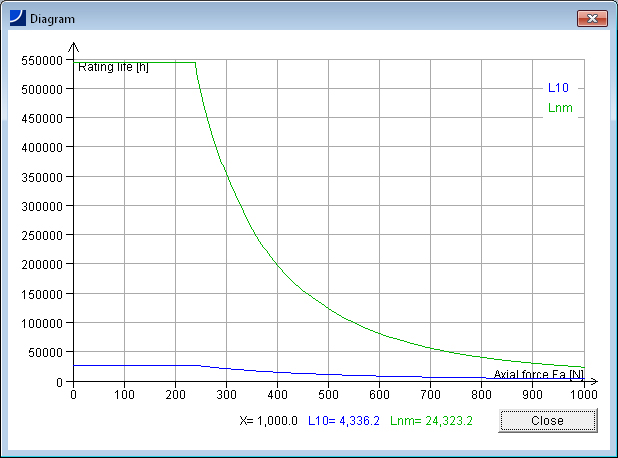

轴承寿命 - 轴向力曲线图

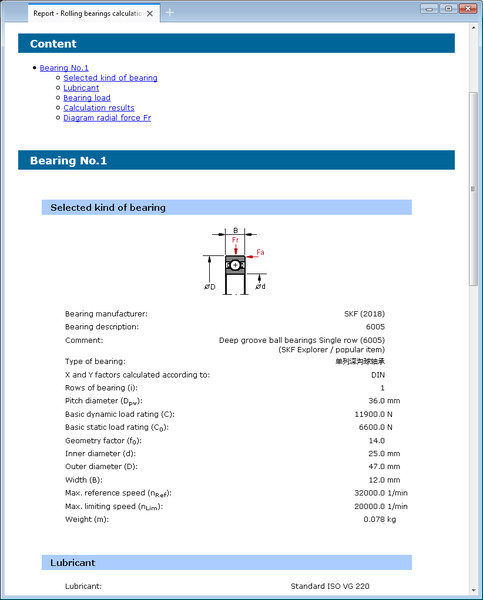

计算报告
