Allgemeine Berechnungen
Berechnung von:
Prüfmaße für Einzelräder, bei Innenverzahnung Überprüfung des Eingriffs Schneidrad zu Werkstück
Ermittlung der Profilverschiebung aus gemessener Zahnweite und Bestimmung der Geometriedaten des Gegenrades
Abmaße und Spiel bei Passungspaarung

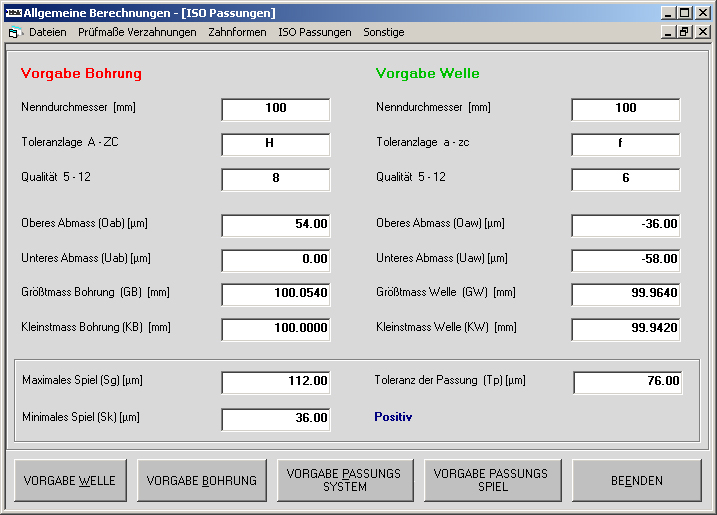

Eingabe für Bohrung und Welle:
Nenndurchmesser in mm, Toleranzlage, Qualität
Berechnet werden für Bohrung und Welle:
Obere Abmasse in µm, untere Abmasse in µm
Größtmaß Bohrung und Welle in mm
Kleinstmaß Bohrung und Welle in mm
Maximales und minimales Spiel in µm und die Passungstoleranz
Vorgabe Spiel und Einheitsbohrung oder Einheitswelle:
Vorzugeben ist das gewünschte minimale und maximale Spiel (positiv) oder Übermaß (negativ) in µm
Je nach Vorwahl, Nenndurchmesser, Toleranzlage, Qualität für Bohrung oder Welle
In der Auswahlliste werden alle Passungspaare, die innerhalb der vorgegebenen Spiele oder Übermaße liegen, aufgelistet.
Durch Anklicken wird die gewählte Paarung übernommen, Abmaße, Durchmesser und Spiel oder Übermaß werden berechnet und angezeigt.

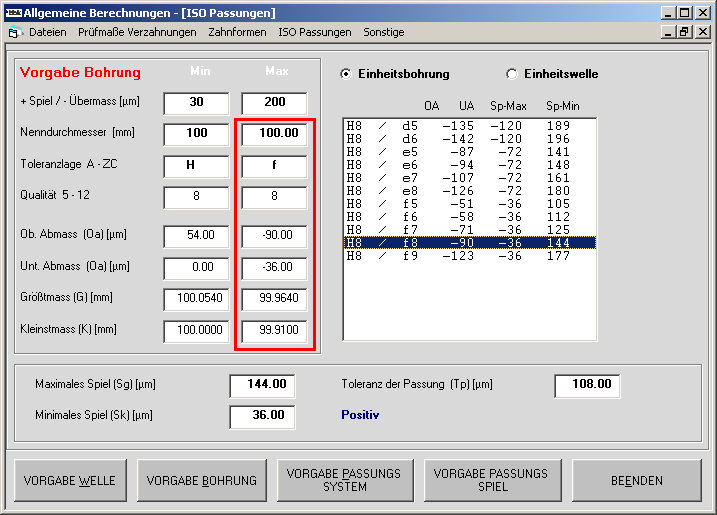

Passungssystem Vorgabe Bohrung
Passungssystem Vorgabe Spiel

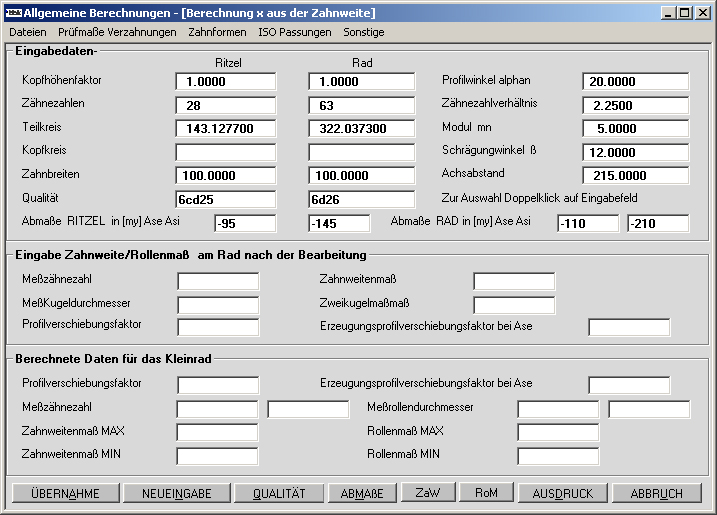

Berechnung aus der Zahnweite
Prüfmaße Verzahnung
