同步带

• 同步带传动的几何尺寸和功率计算
• 任意多个带轮或者张紧轮
• 脱离厂家的不同齿形橡胶和PU（聚氨基甲酸酯）带
• 可选的同步带型号: AT3, AT3-GEN III, AT5, AT5-GEN III, AT10, AT10-GEN III, AT20, ATP 10, ATP 15, GT2-8MGT, GT2-14MGT, GT3-2MR, GT3-3MR, GT3-5MR, H, HTD3M, HTD5M, HTD8M, HTD14M, HTD20M, L, MXL, OMEGA 3M, OMEGA 5M, OMEGA 8M, OMEGA 14M, RPP8, T2, T2.5, T5, T10, T20, XH, XL
• 功率计算依据《同步带传动- 特征, 标准计算, 设计》， Nagel，2008年，Hanser出版社
• 集成了设计计算功能，并建议可用带传动型号
• 考虑摩托起动转矩以及起动时间
• 图形互动带传动设计
• 带长以及齿数的设计计算功能
• 基于所要求的最小安全系数下的带宽设计
• 标准带宽选择
• 计算每个带轮可以传送的功率及达到的安全系数

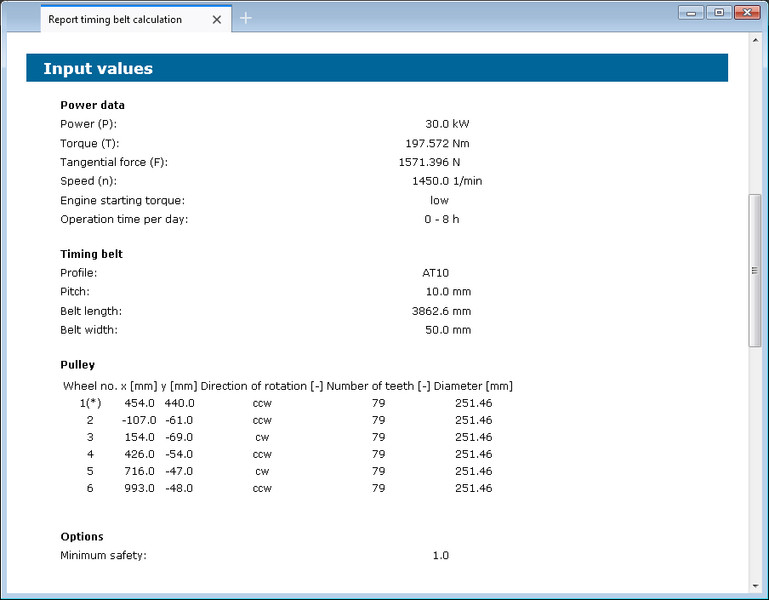

• 详细的HTML和PDF文件格式计算报告

使用同步带传动模块可以图形互动设计和计算整个带传动系统。

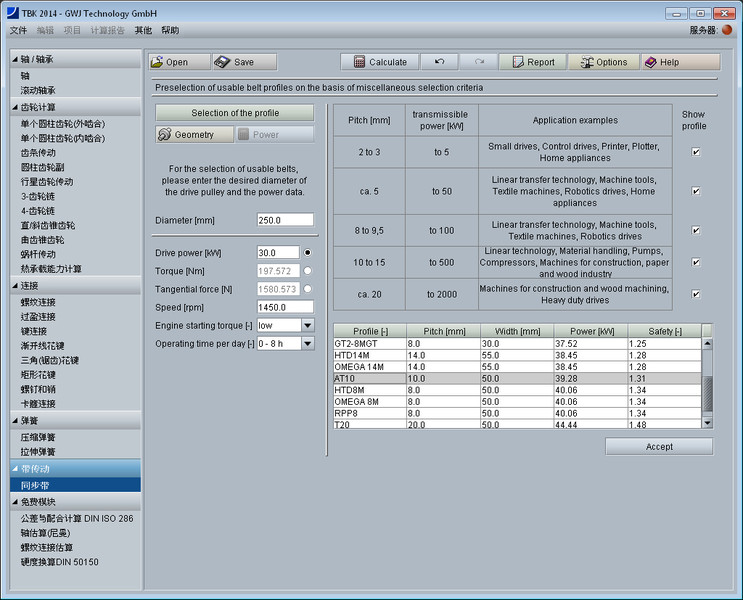

该模块有带的型号选择和设计计算功能。完成直径、传动功率以及转速输入后，用户便可以得到一张所有可供选择的带型号列表。

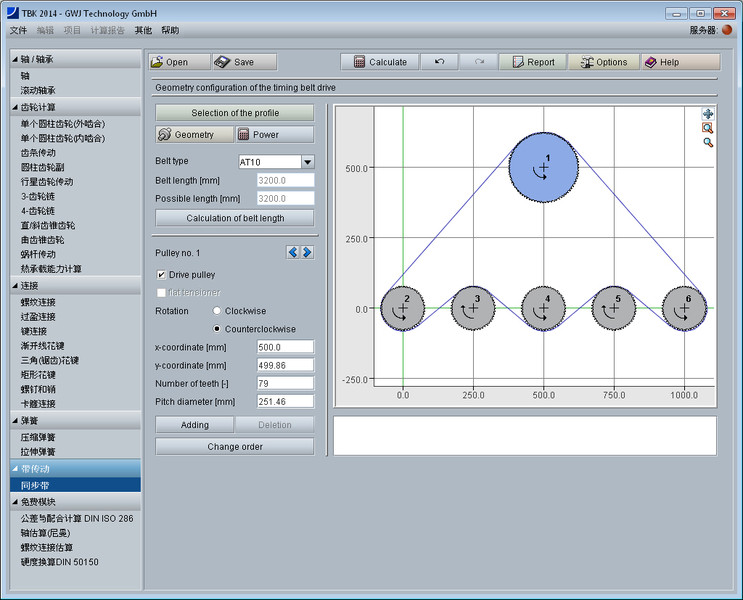

完成带型号选择后，就可确定齿数，或者添加更多的带轮或者张紧轮。带传动可以是任意多个带轮和张紧轮组成的多轴系统。

带轮传动的几何尺寸确定以后，用户可以让软件设计带长以及带的齿数。

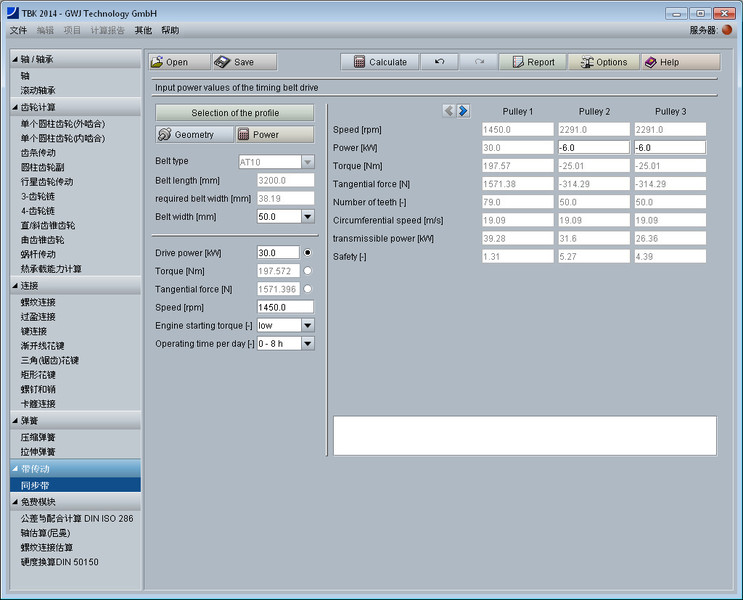

然后进行功率计算。这里，带宽的计算基于满足最小所需安全系数要求。 最后，计算每个带轮可以传送的功率以及达到的安全系数。

计算过程依照 《同步带传动 - 特征, 标准, 计算, 设计》， Nagel，2008 年，Hanser 出版社。 该模块的开发是在和Thomas Nagel博士(TU Dresden)的密切合作基础上完成的，所以是一个脱离厂家的同步带传动计算工具。
