轴的设计计算,强度计算根据 DIN 743

性能特征

  • 实心轴和空心轴的设计计算
  • 任意多个柱形和锥形轴段
  • 计算静定和静不定问题
  • 可以有任意多个轴承
  • 以2维和3维图形互动进行轴的结构设计
  • 负载类型:力和力矩,齿轮,附加重量等
  • 计算轴的支反力,画受力简图、弯矩图、转矩图和当量弯矩图
  • 计算弯曲和扭转振动临界转速时,考虑惯性矩、剪应变及陀螺效应的影响
  • 依据DIN 743标准进行强度计算,包括应力集中系数的计算
  • 计算报告为HTML和PDF文件格式,可自定义设置,结果具体详细,包含图片

描述

轴的设计包括几何结构设计和强度校核设计两个部分。

几何结构部分输入参数为

  • 材料
  • 转速
  • 轴的位置及转向
  • 轴的几何结构
  • 轴承选择
  • 负载
  • 应力集中

轴的结构可以由任意多个柱形或者锥形的实心和空心轴段组成。可定义任意多个轴承来支承轴。因此也可以计算超静定轴。定义轴承时可输入轴承刚度及压力角。

除了直接在坐标轴方向输入力和力矩外,还可以利用其他智能力传输单元,如齿轮,额外重量,联轴器/原动机等。 依据DIN 743进行强度校核计算时,除了可以定义标准中所有的应力集中类型外,还额外新添了一个应力集中类"光轴" , 以便对高负荷光轴段进行强度校核计算。

轴的结构除了二维图形设计外,还可三维显示。

在定义好轴的结构,轴承以及负载后,接下去便可以进行轴的强度计算。除了支反力和静扭转的计算,还可显示受力简图、力矩图以及当量弯矩图。轴上任一截面处的弯矩可以直接在图上用鼠标访问读取。

强度校核计算时,依据DIN 743标准进行全面的静强度安全系数计算,以及基于疲劳强度的安全系数计算。轴的单个截面所达到的安全系数在图中用不同颜色显示。红色标志着没达到安全系数,绿色标志达到安全系数,蓝色标志达到的安全裕度高于三倍的最小安全系数值。详细的安全系数值在一个文字框里显示,或者用鼠标直接在图上读取。

可以计算弯曲及扭转振动临界转速。这里可以选择考虑惯性矩。在计算弯曲振动的临界转速时,还可选择考虑陀螺效应及剪应变的影响。

完成强度校核计算后,可以生成满足用户需要的计算报告。计算报告要显示的内容可以自己选取设定,如需要哪些图,是否需要强度计算结果等。计算报告可以打印输出,或者以HTML及PDF格式存储。

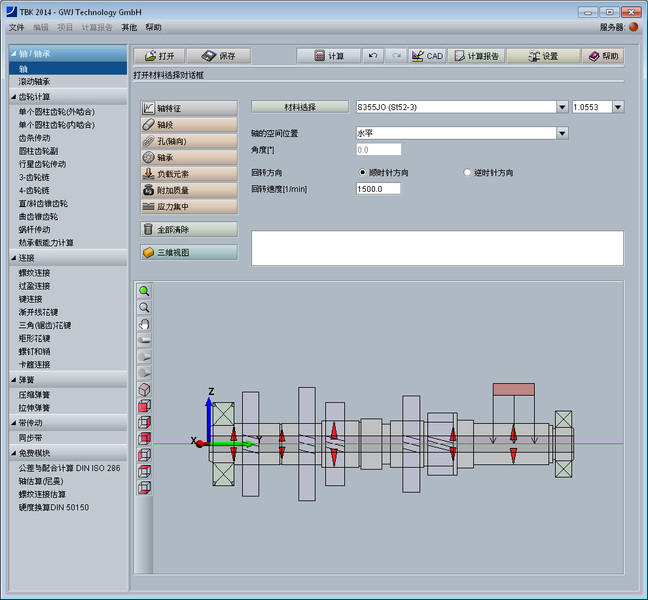

轴结构

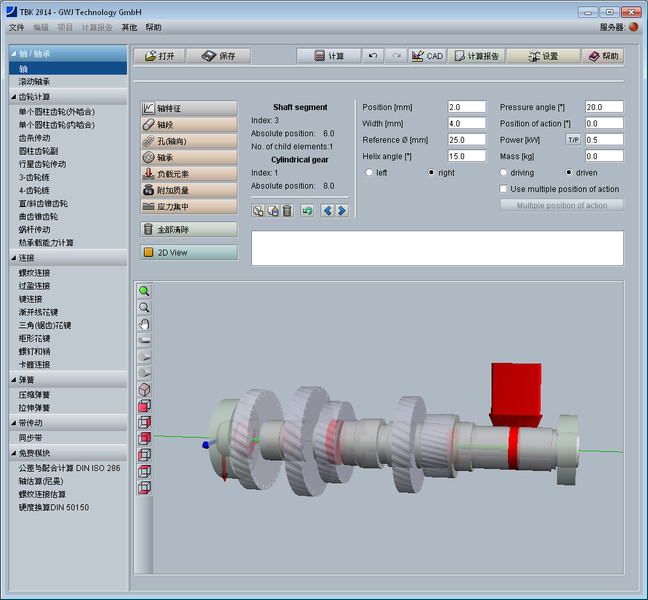

三维轴结构

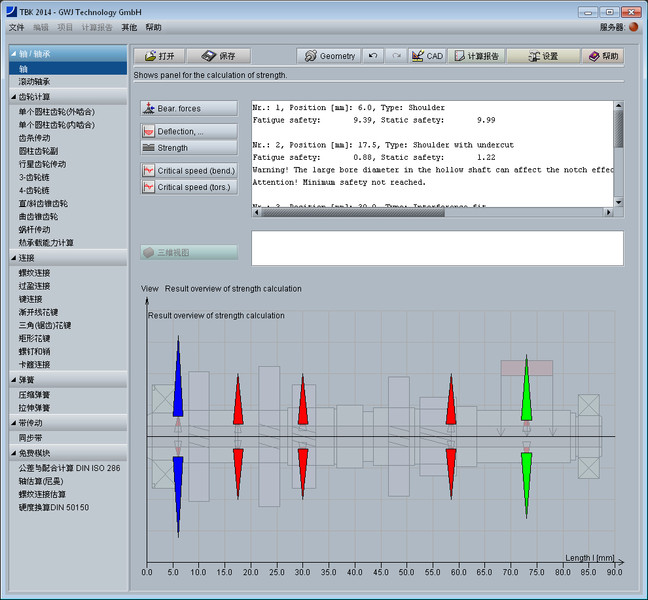

DIN 743强度校核计算

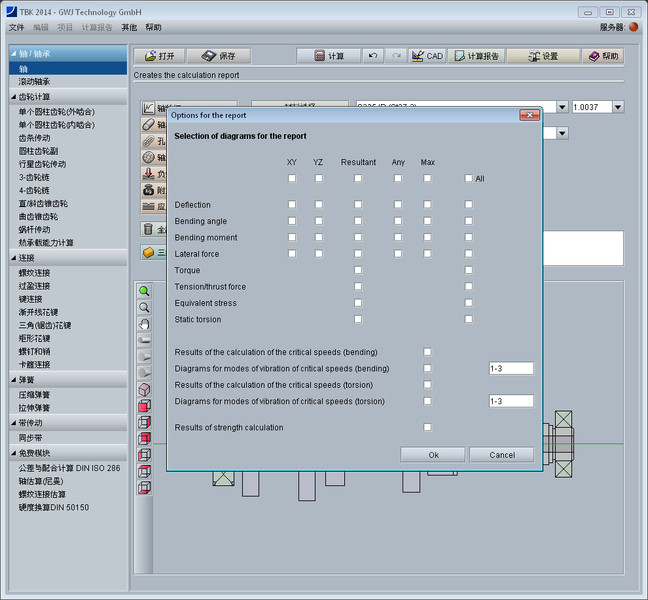

计算报告设置

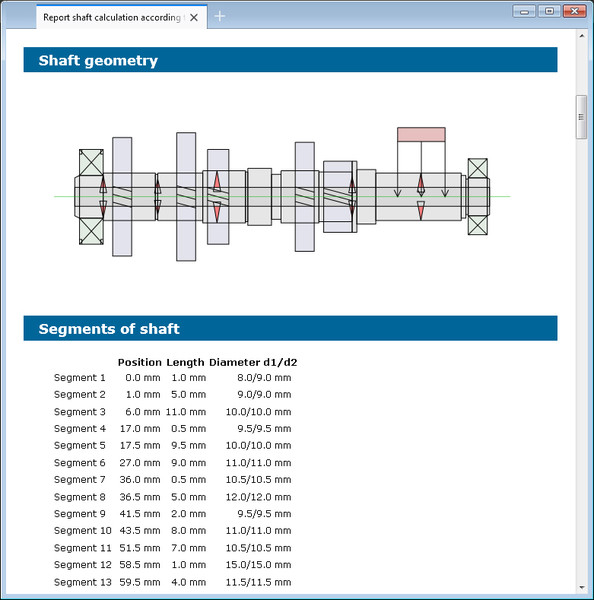

计算报告

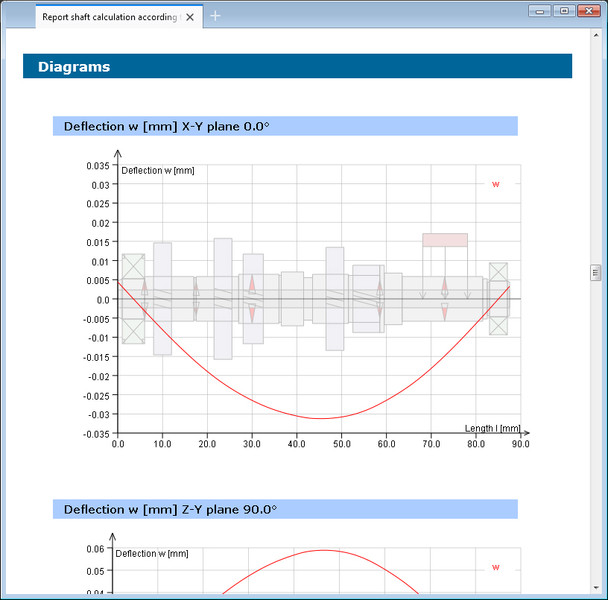

计算报告中曲线图
