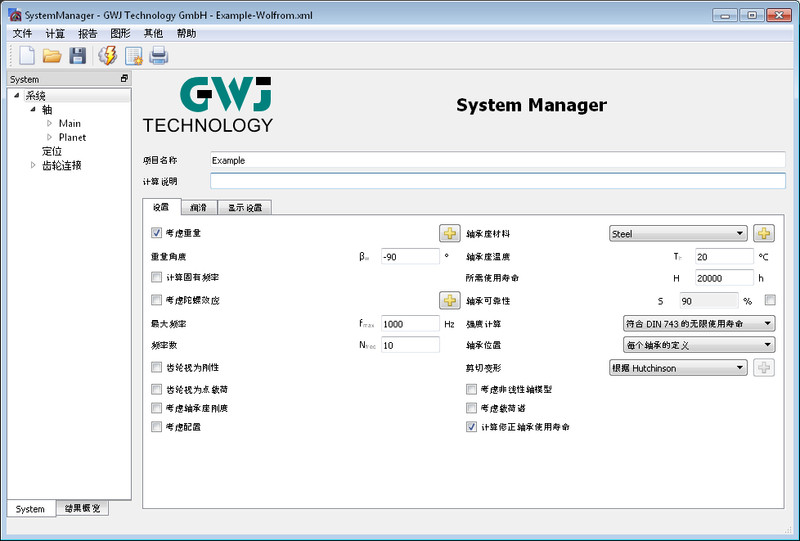

SystemManager 轮系设计

性能特征

  • 机械零部件系统设计计算软件
  • 快速、简捷、概览地系统建构
  • 通过齿轮副耦合联结的多轴系统
  • 平行轴系统:多级圆柱齿轮传动系统

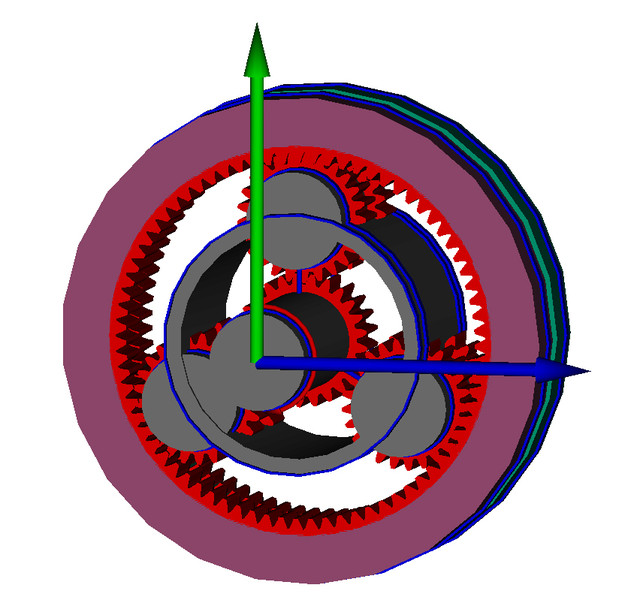

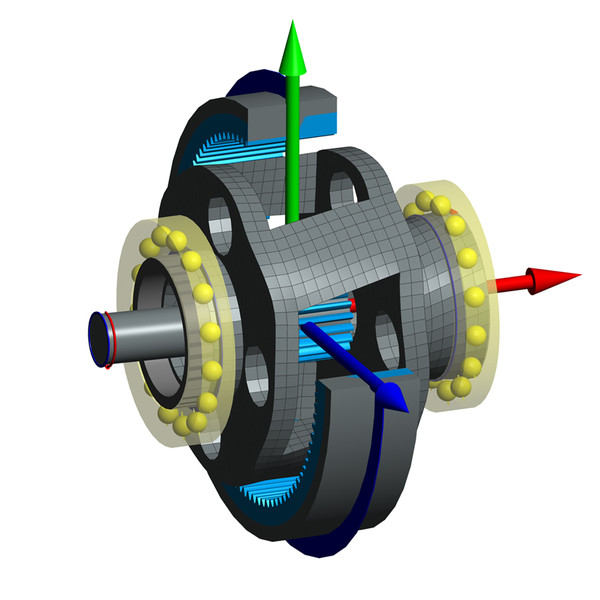

  • 同心轴系统:典型行星齿轮传动及一般行星齿轮传动装置
  • 支持同心轴

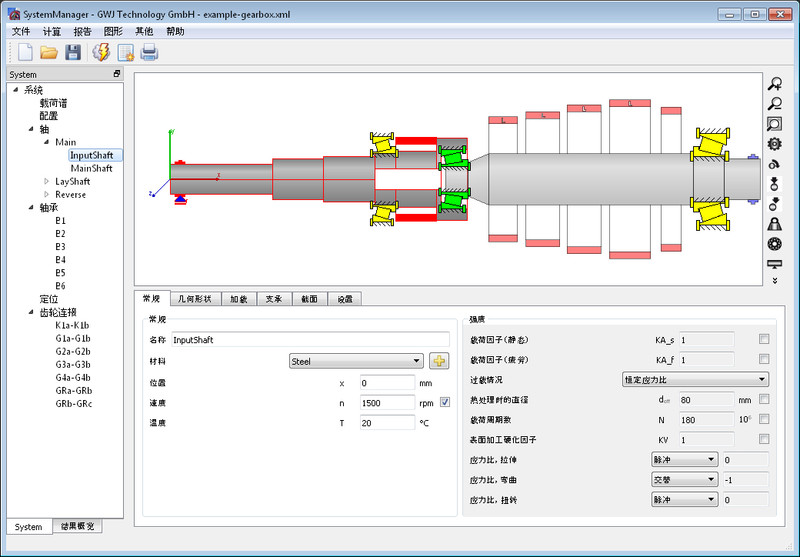

  • 直接集成轴计算功能,并通过考虑滚动轴承的非线性刚度来直接计算轴的弯曲度以及支反力
  • 通过和TBK软件轴设计模块的耦合,依据DIN 743标准进行轴的强度校核计算
  • 直接集成了滚动轴承的计算,根据DIN ISO 281 计算基本额定寿命和扩展寿命,带滚动轴承数据库及润滑材料数据库
  • 滚动轴承的计算,依据 ISO/TS 16281 (扩选项)考虑轴承内部几何关系来计算额定参考寿命和扩展参考寿命

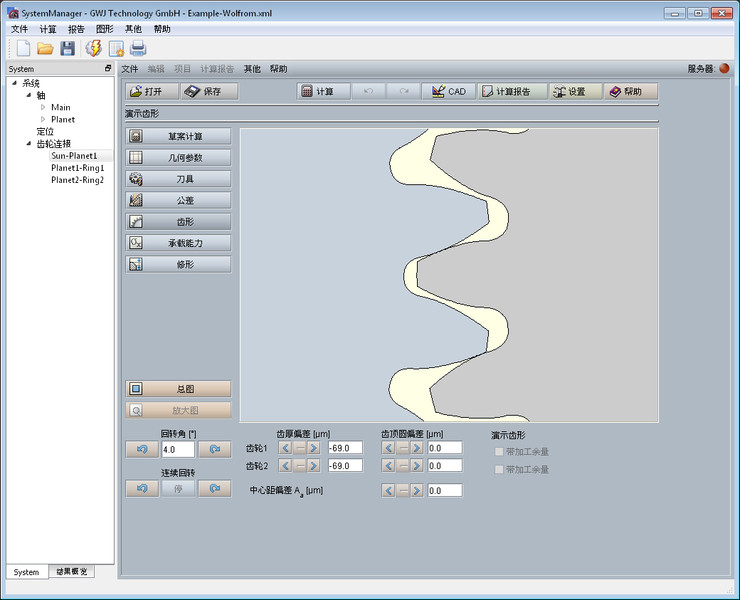

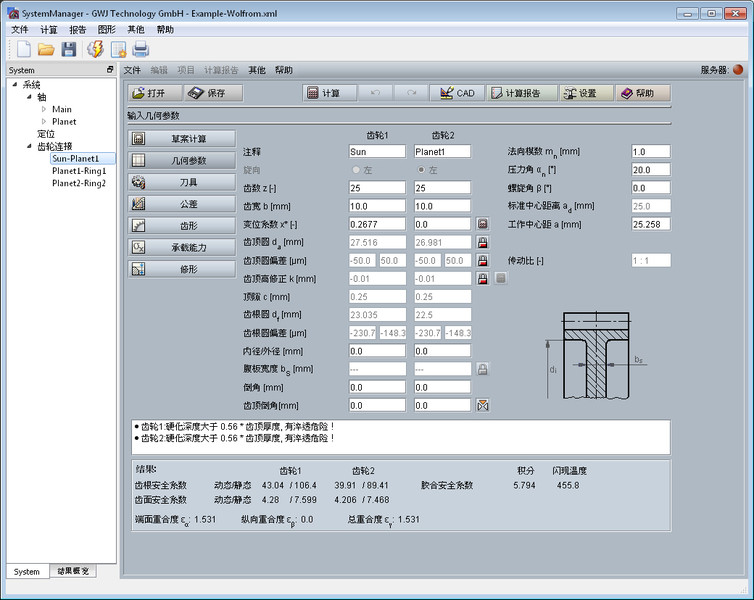

  • 通过直接和TBK软件圆柱齿轮模块的耦合进行圆柱齿轮的设计计算

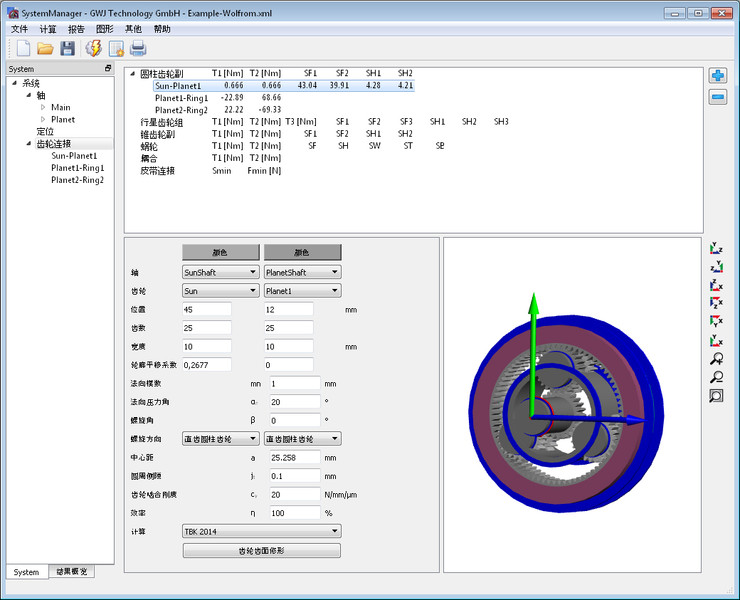

  • 直接在用户界面上概览齿轮和轴的安全系数以及轴承寿命
  • 可在系统层次上定义载荷谱,轴承和齿轮可根据定义的载荷谱进行计算
  • 为实现变速器的变速进行不同换档位置的设置定义,并在载荷谱计算时考虑变速换档设置的影响
  • 沿齿宽方向的载荷分布给必要的齿线修正提供参考信息
  • 在系统层次上计算固有频率,扭转振动和弯曲振动叠加; 为了便于识别,振型有3D动画演示 (扩选项)

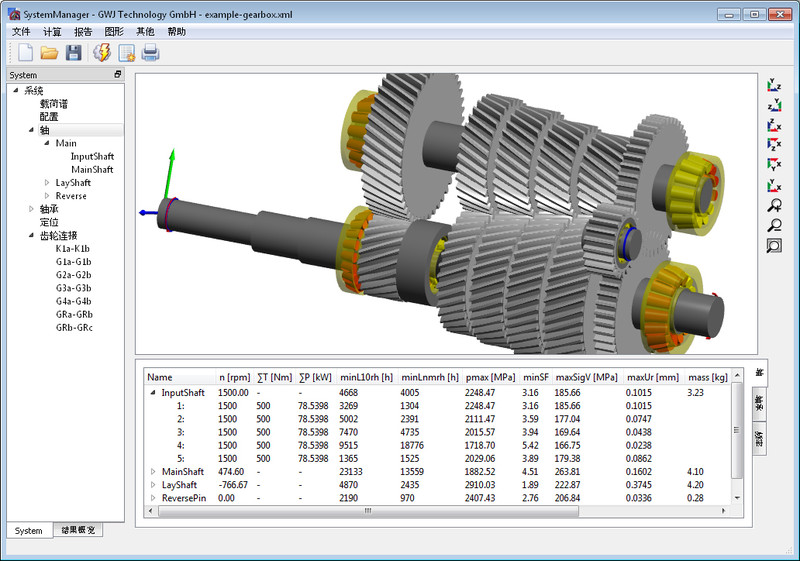

  • 不同的图形和简图显示计算结果,3D演示功率的传输,...
  • 耦合锥齿轮副模块建构计算直角轴系统
  • 耦合蜗轮蜗杆传动建构计算直角轴系统

描述

TBK2014的SystemManager是一款离线的本地软件,用来计算机械零部件的整套复杂系统。 它可以计算简单系统,如一根轴或者带轴承和负载的同心轴,直至复杂系统如,多级齿轮传动系统,变速齿轮系统,任意行星传动系统等。

SystemManager作为多年来被认可的TBK软件的设计计算模块的系统级功能扩展,实现了系统内的直接联结。这样一来,譬如圆柱齿轮的计算可以直接在系统计算中调用,详细定义圆柱齿轮副的各设计参数。在计算整个系统时,相应机械零部件的设计计算模块将自动被调用。

使用SystemManager的必要前提条件是相应的TBK许可证。该软件的版本有英文版和德文版。

TBK2014软件SystemManager的使用简单直观,从而使得复杂系统的建构无需漫长的熟悉过程就可以快速地构建。如此,该软件既可以在设计阶段,或者开发前期,也可以进行系统的校核和优化。她既可以在大企业得到应用,也可以在工程咨询服务公司,中小型企业以及教育及培训使用。
