螺钉和销

性能描述

  • 承载转矩的纵向销连接
  • 承载弯矩的插销连接
  • 承载转矩的横销连接
  • 横向承载的销连接
  • 设计计算依据公认的专业文献如Niemann / Winter / Höhn著《机械零件I》以及Decker的《机械零件》
  • 不同的销钉种类: 圆柱销 / 螺栓, 槽销, 弹性圆柱销(直槽),弹性圆柱销(卷制)
  • 材料数据库中选择材料
  • 从材料性能参数中计算许可压力
  • 详细的HTML和PDF计算报告

描述

销连接设计计算模块可以计算不同的销连接形式。可选择以下连接类型:

  • 承载转矩的纵向(圆柱)销连接
  • 承载弯矩的插销连接
  • 承载转矩的横向(圆柱)销连接
  • 横向承载的销连接

所有的计算依据公认的如Niemann和Decker所著专业文献。再者,计算时可选择不同的销钉类型如,圆柱销或者实心销、槽销、弹性圆柱销(直槽)、弹性圆柱销(卷制)等。

为了便于计算,模块带材料数据库。另外,用户也可以自己输入材料性能参数,如弹性模量、抗拉强度、材料性质、屈服强度等。许用压力可以从屈服强度或者抗拉强度中求出,也可以用户自定义输入。

还在输入过程中,在结果显示窗口就可显示计算结果。计算结束后,可以生成一个计算报告。计算报告含有相应的输入数据及结果,计算报告为HTML和PDF文件格式。

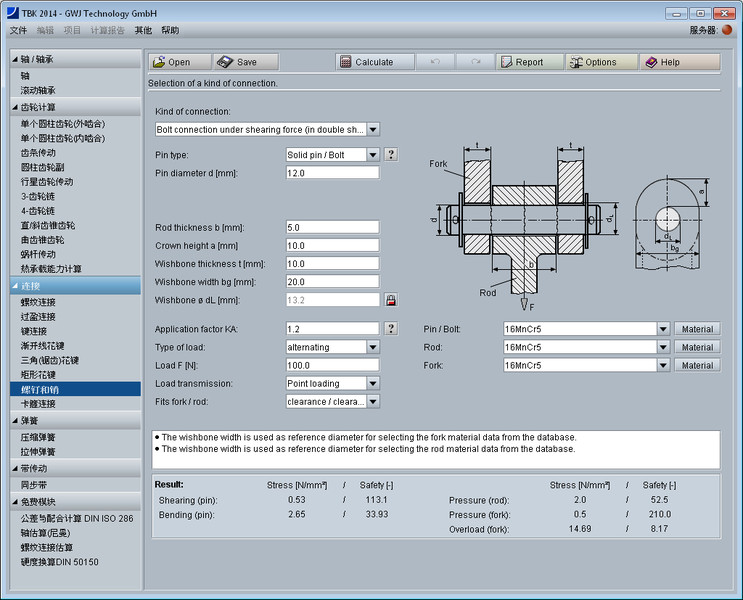

横向承载销连接

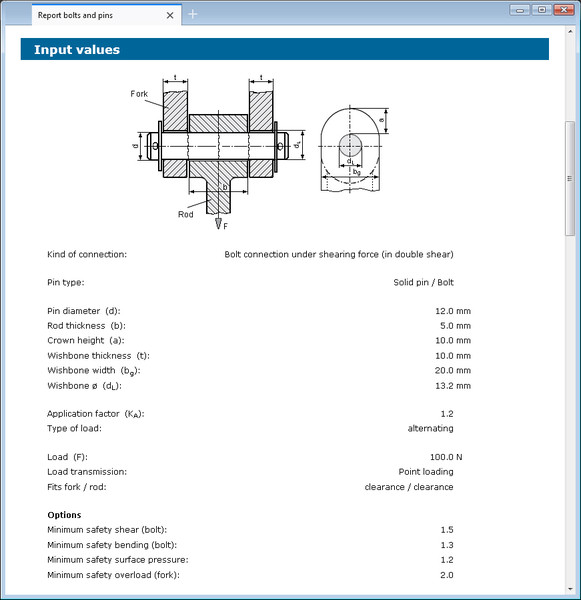

计算报告

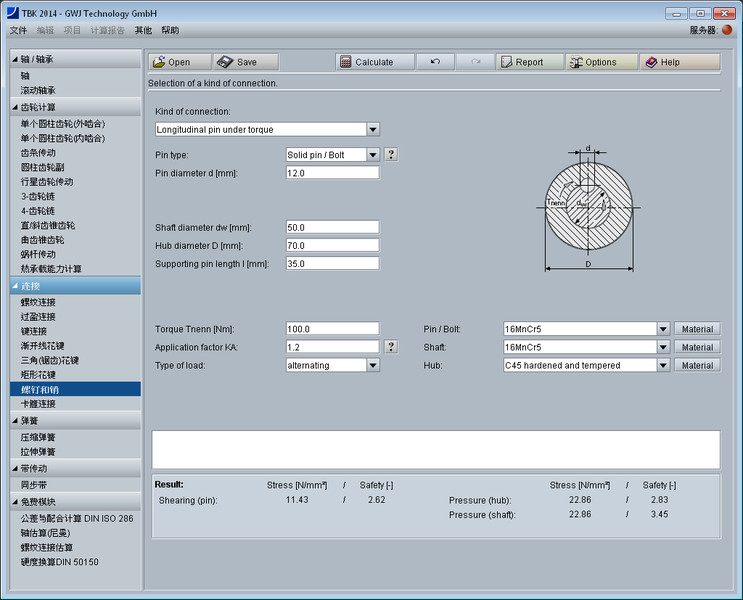

纵向销

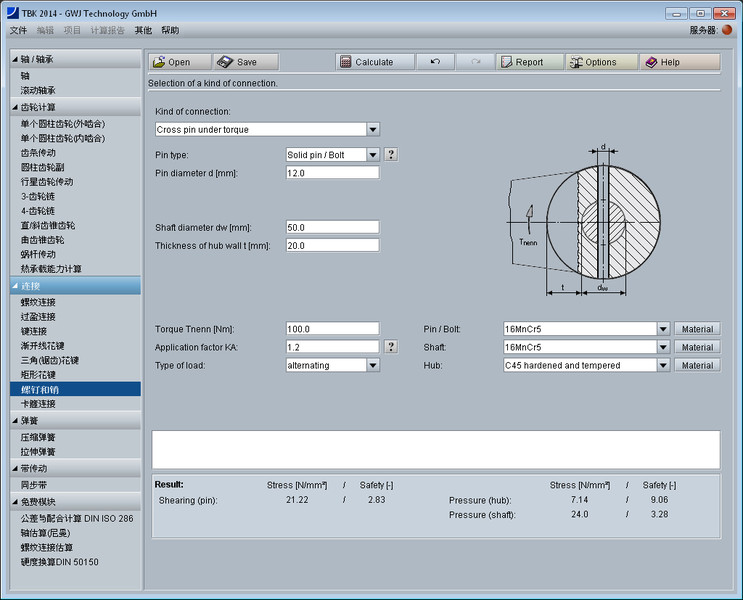

横销

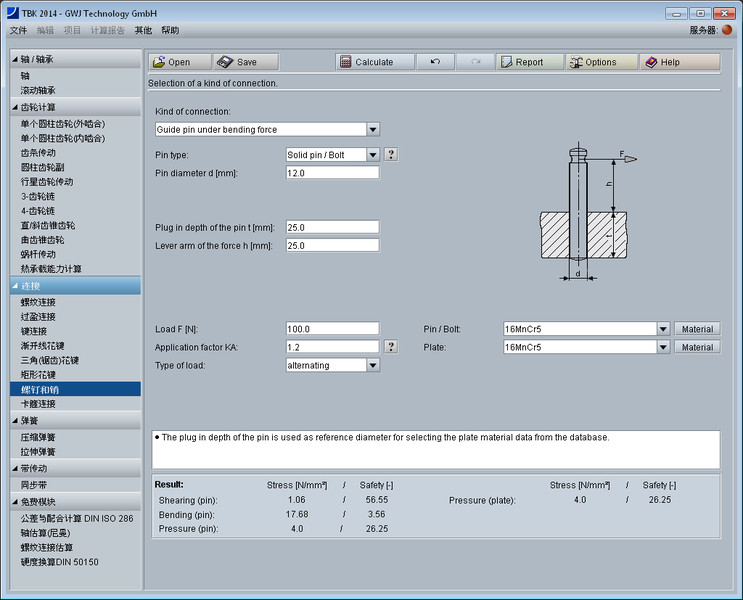

插销
