卡箍连接

性能特征

  • 带缺口的杠杆式轮毂(套筒)
  • 分开的片状轮毂(套筒)
  • 轮毂分片时可选择余弦函数型、均匀的或者线性的压力分布
  • 计算依据 Roloff/Matek 《机械零件- 标准, 计算, 设计》
  • 材料数据库用于材料选择
  • 根据材料性能参数计算许可压力或者用户自定义输入
  • 详细的计算报告HTML及PDF格式

描述

该模块可以设计和校核分片式以及杠杆式轮毂和轴的卡箍连接。计算依据 Roloff/Matek 《机械零件》(第17版 2005).

在给定几何结构、转矩以及螺纹连接个数情况下,为达到所要求的夹紧安全系数以及耦合系数,计算需要的夹紧力。其次检测装配预紧力是否达到要求。最后,计算轮毂和轴的表面压力安全系数。

轮毂分片时,计算时可选择余弦型、均匀分布或者线性的表面压力分布形式。

此外,模块提供了丰富的材料数据库,方便计算。另外,用户也可以自定义材料特性参数如抗拉强度、屈服强度、材料性能。许用表面压力可以从屈服强度或者抗拉强度基于材料性能自动计算得出,或者用户自定义输入。

还在用户进行参数输入时计算结果就已经显示在结果显示窗中。计算结束后可以生成计算报告。 报告中包括所有相关的输入数据及结果,有HTML及PDF文件格式。

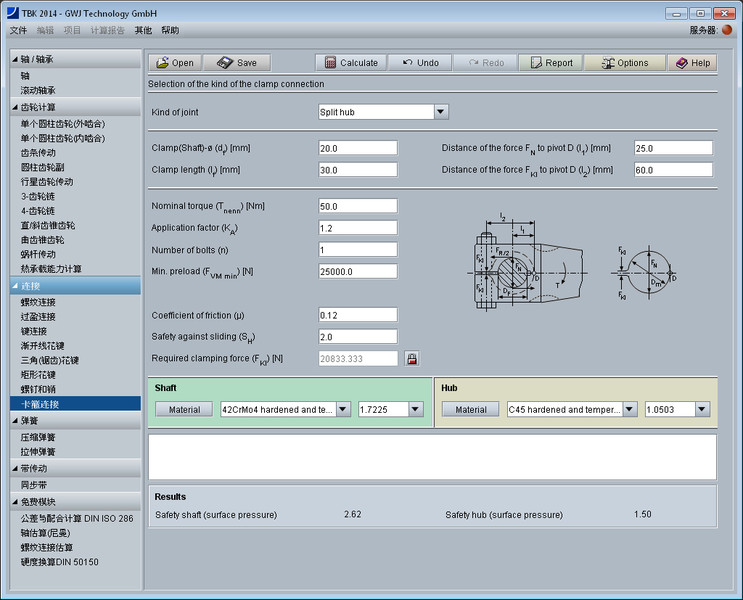

Split hub

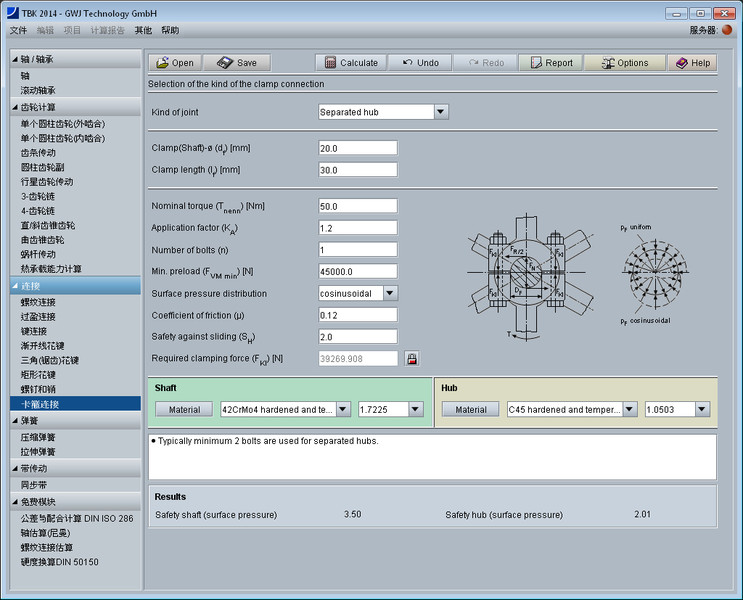

Separated hub

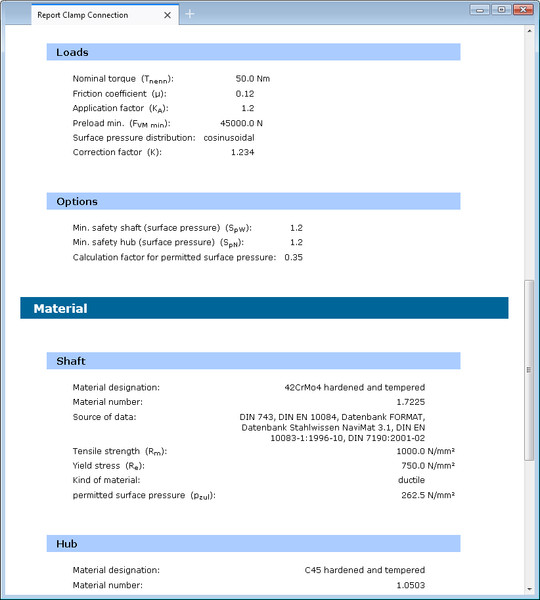

Calculation report

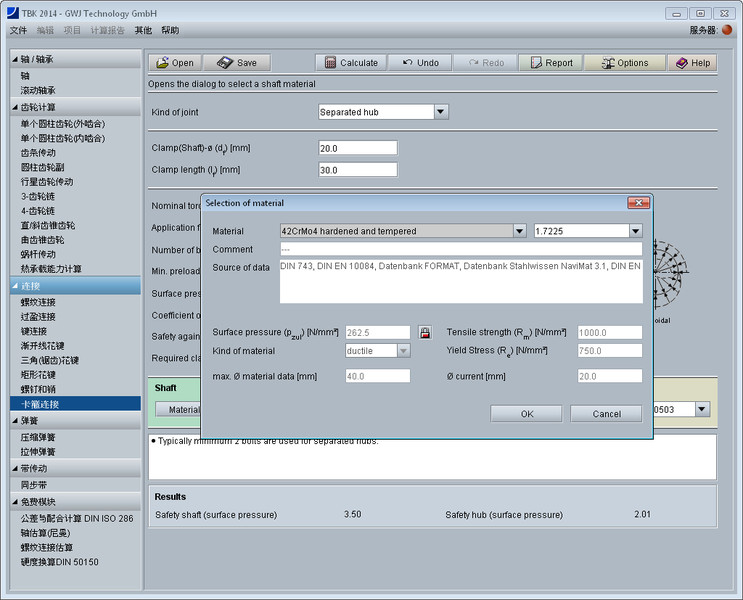

Selection of material
