三角(锯齿)花键设计，强度计算根据尼曼

• 锯齿花键依据DIN 5481齿廓标准，强度校核计算依据尼曼
• 从数据库中选择标准化几何尺寸
• 齿廓查找功能
• 依据DIN 6892标准定义载荷分布系数来考虑不同的载荷输入和输出结构的影响
• 设计计算功能
• 考虑峰值和交变转矩
• 从材料性能参数值中计算许用压力
• 详细的HTML- 和 PDF-格式计算报告

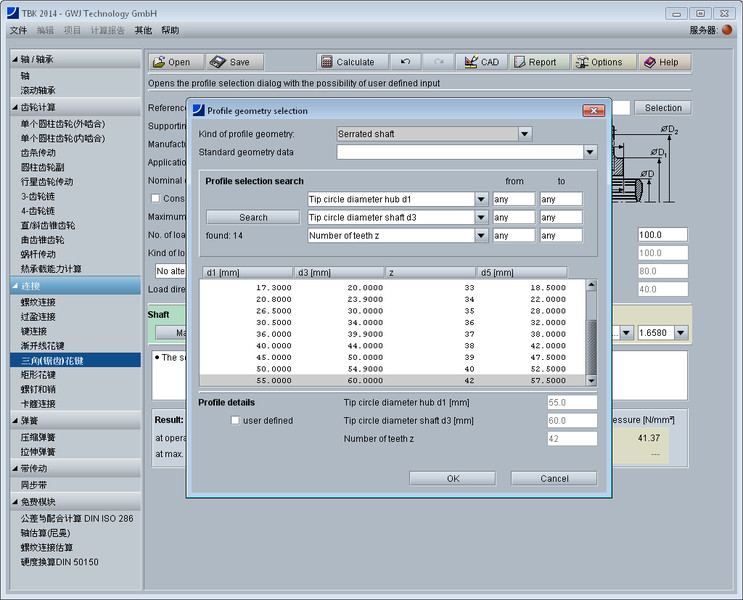

该模块可以对DIN 5481标准规定的锯齿花键轴毂连接进行强度校核计算。计算依据Niemann的《机械零件》第1册，2001年版。花键的几何尺寸可以方便地从数据库中选取，或者通过查找得出。对于偏离标准的齿廓，用户可以自定义输入。

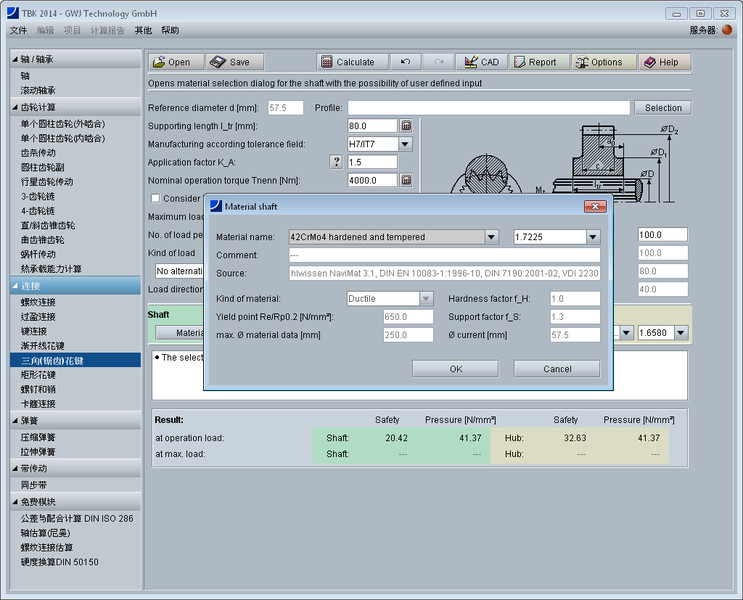

从材料性能参数中可以得出许用压力。现有材料可以方便地从数据库中选取。另外，用户也可以自定义材料。为考虑不同的载荷输入输出结构的影响，在用户定义的几何结构的基础上类似DIN 6892标准计算载荷分布系数。峰值数量以及交变转矩的类型也可以输入。

可对工作额定转矩、最大峰值转矩或者承载长度参数进行设计计算，为用户提供最优的支持。

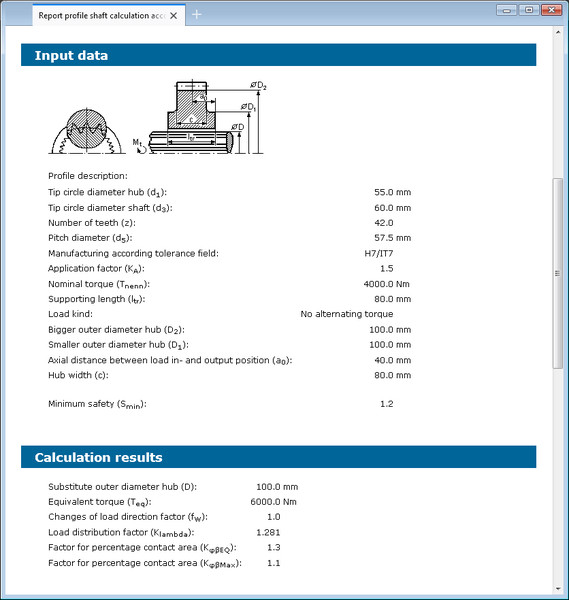

还在输入过程中，结果显示窗口显示轴和轮毂分别在正常工作时以及最大负载工作时的安全系数及许用压力。计算完成后，可以生成计算报告存档。报告包含了计算方法，输入的数据以及详细易懂的结果。报告可为HTML或者PDF文件格式。
