拉伸弹簧设计,根据 DIN EN 13906-2, 2002年发行

性能特征

  • 可以输入弹簧受力或者展开长度,或者两者结合输入
  • 几何结构参数如长度、直径以及圈数可用户自定义输入
  • 不同收尾方式可供选择
  • 计算疲劳负载或者静态/较低的变化负载方式
  • 弹簧材料可从数据库中选择或者用户自定义输入
  • 公差的设计按照 DIN 2076 B/C, DIN 2077, DIN 2096, DIN 2097
  • 计算弹簧的固有频率
  • 考虑工作温度
  • Goodman-曲线图以及负载-变形量图
  • 详细的HTML及PDF格式计算报告

描述

拉伸弹簧的计算依据DIN 13906-2。输入参数可以是弹簧受力或者变形量,或者两者的组合。其他的参数如长度、直径以及圈数可以用户定义输入。输入时,和这些参数相关的变量值将自动计算得出。弹簧的端部结构有以下几种供选:

  • 半圆钩环
  • 圆钩环
  • 双圆钩环
  • 偏心圆钩环
  • 偏心双圆钩环
  • 长臂半圆钩环
  • 偏心长臂半圆钩环
  • 英式钩环
  • 可转式钩环
  • 可转式螺栓
  • 可调式螺纹塞
  • 螺纹可调钩环
  • 斜偏心圆钩环

可以计算疲劳负载或者静态/半静态状态的拉伸弹簧。弹簧材料可以方便地从材料数据库中选取,或者用户自定义输入。因此,特殊材料的计算也成为可能。对于热成型的弹簧材料可以定义节距。 另外,弹簧直径的公差根据DIN 2076 B 和 C, DIN 2077 或者用户自定义输入。 据所选材料制造工艺的不同,也就是说热轧或者冷成型,公差的计算按照 DIN 2096 或者 DIN 2097。另外,模块可以计算弹簧的固定频率。计算时还可以考虑工作温度的影响。 räg



最重要的计算结果如静态的和动态的许用应力的利用率,弹簧工作行程以及许用弹簧压缩量的利用率等显示在结果报告窗口。另外,还显示和Goodman-曲线图,负载-压缩量图。图形可以通过鼠标点击放大显示。

计算结束后,生成报告存档,报告中包含了输入参数,计算方法以及详细易懂的计算结果。计算报告为HTML和PDF文件格式。

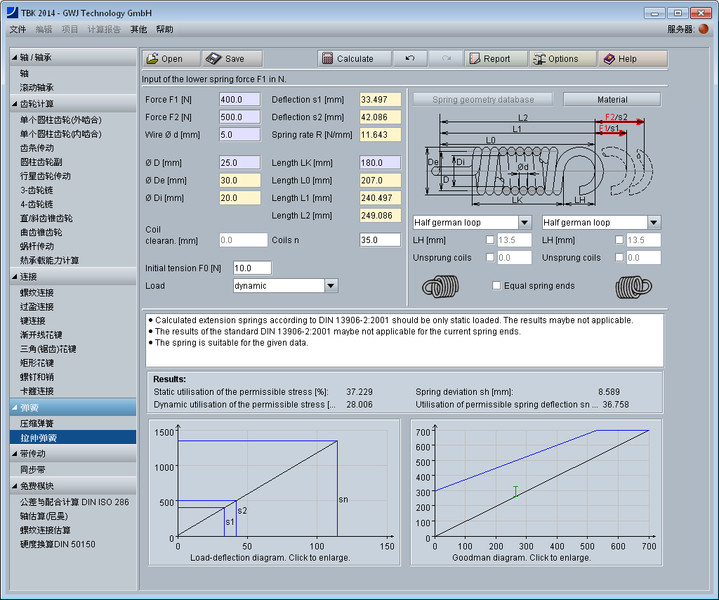

拉伸弹簧计算

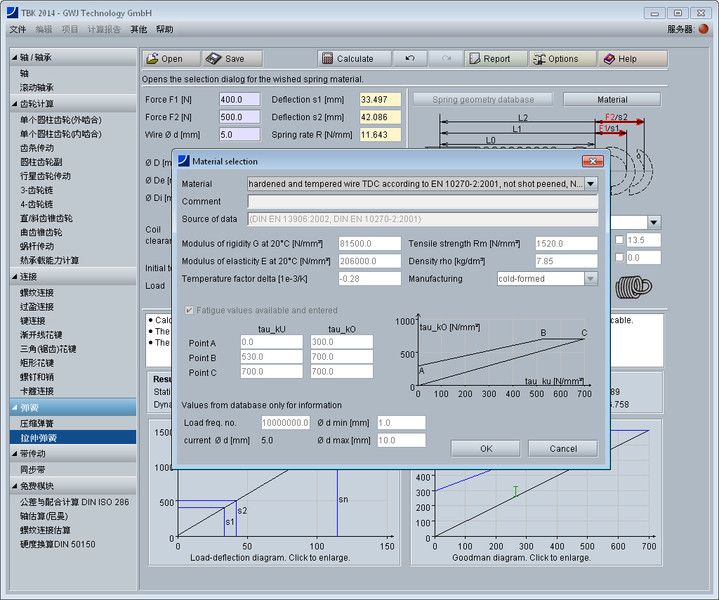

材料选择

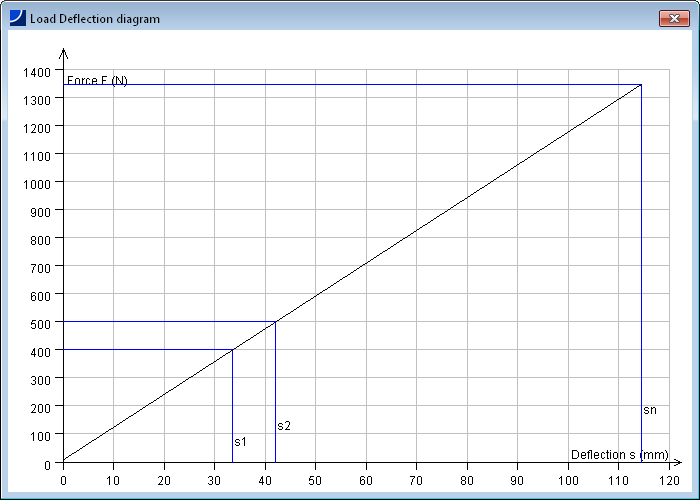

负荷-变形量图

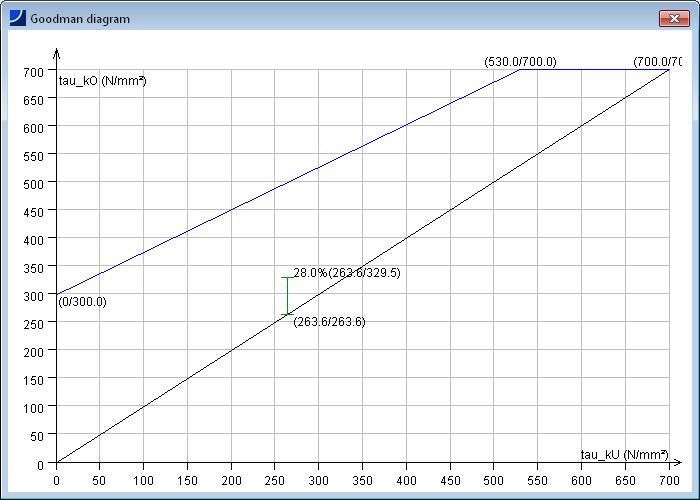

Goodman-图

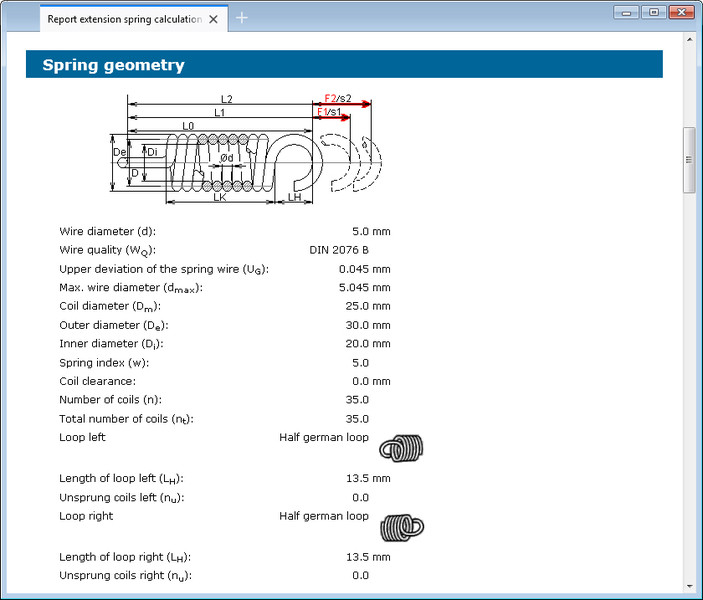

计算报告
